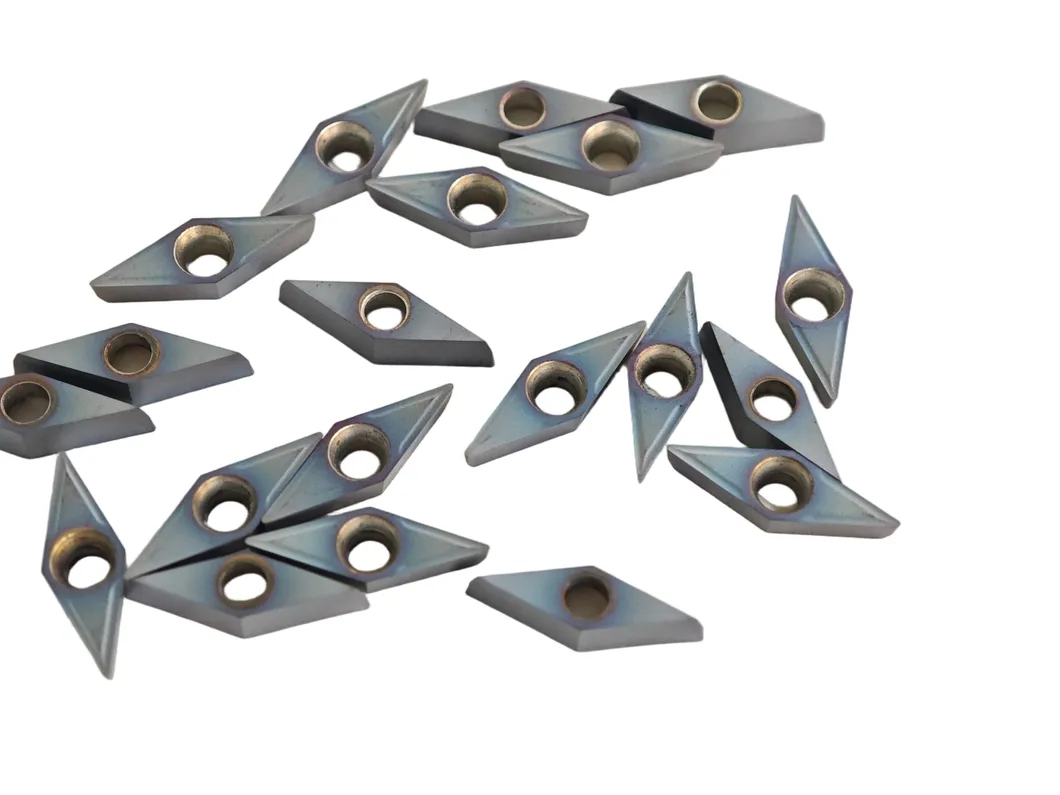

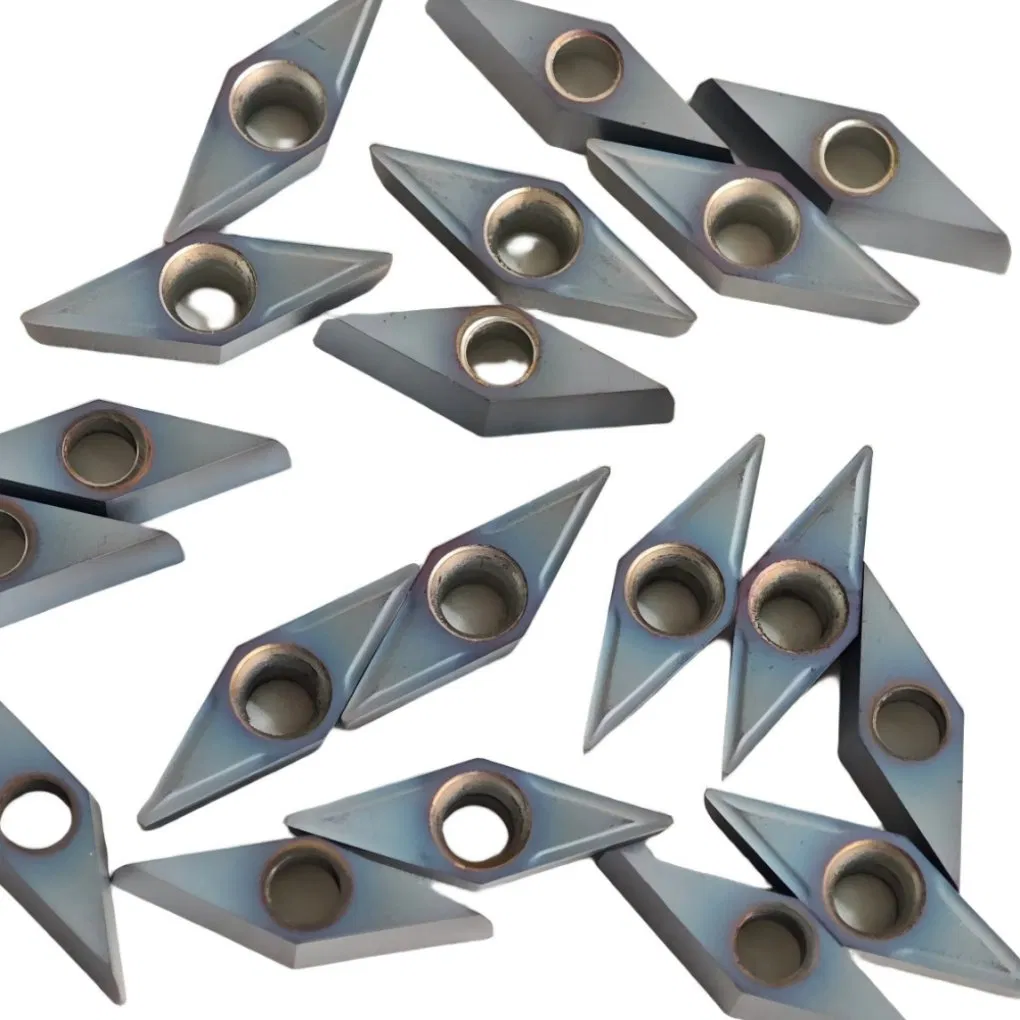

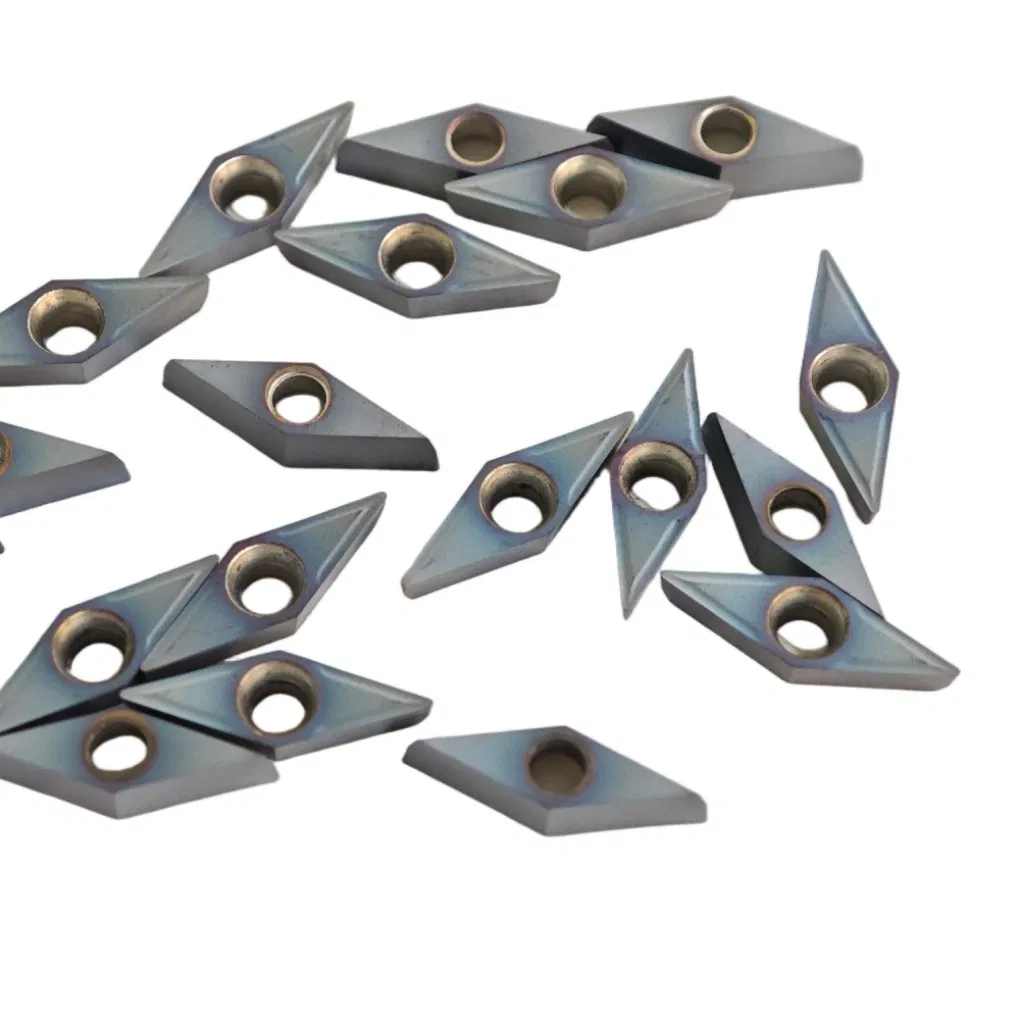

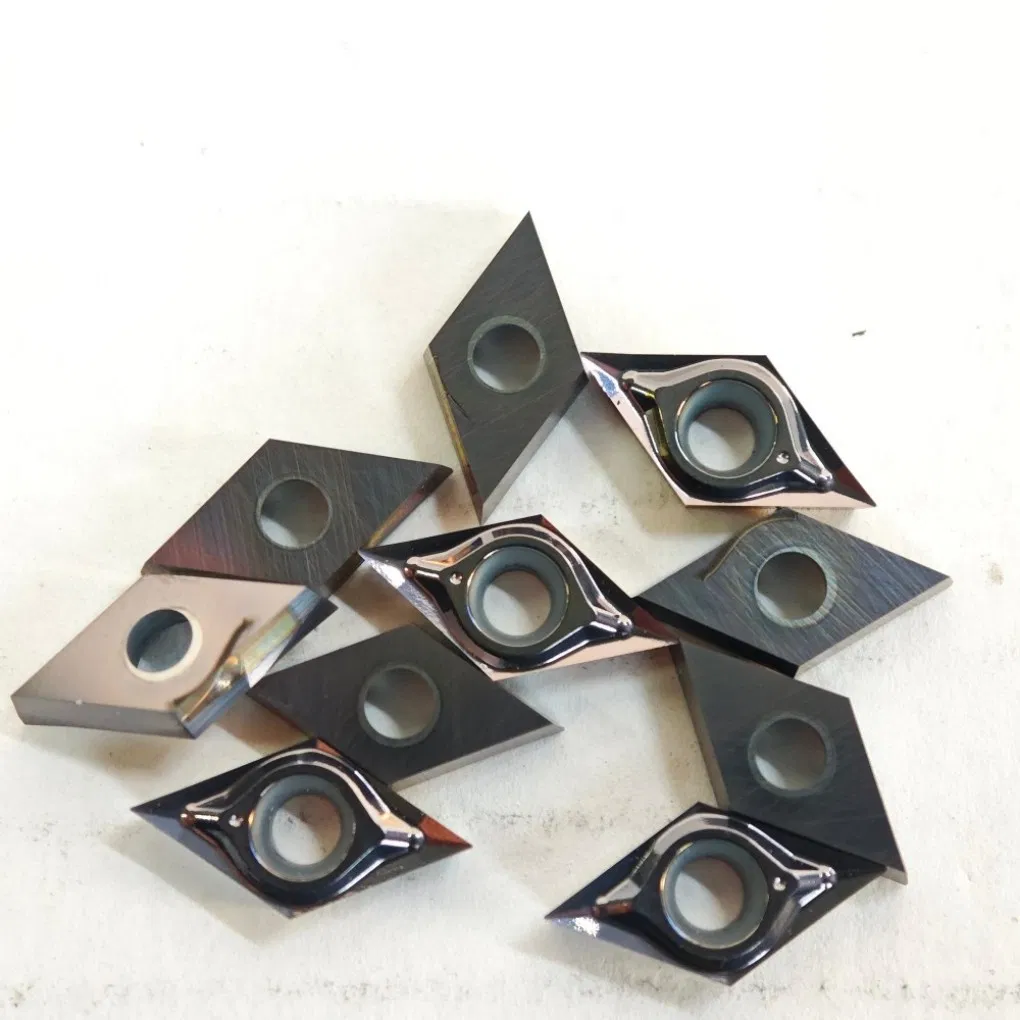

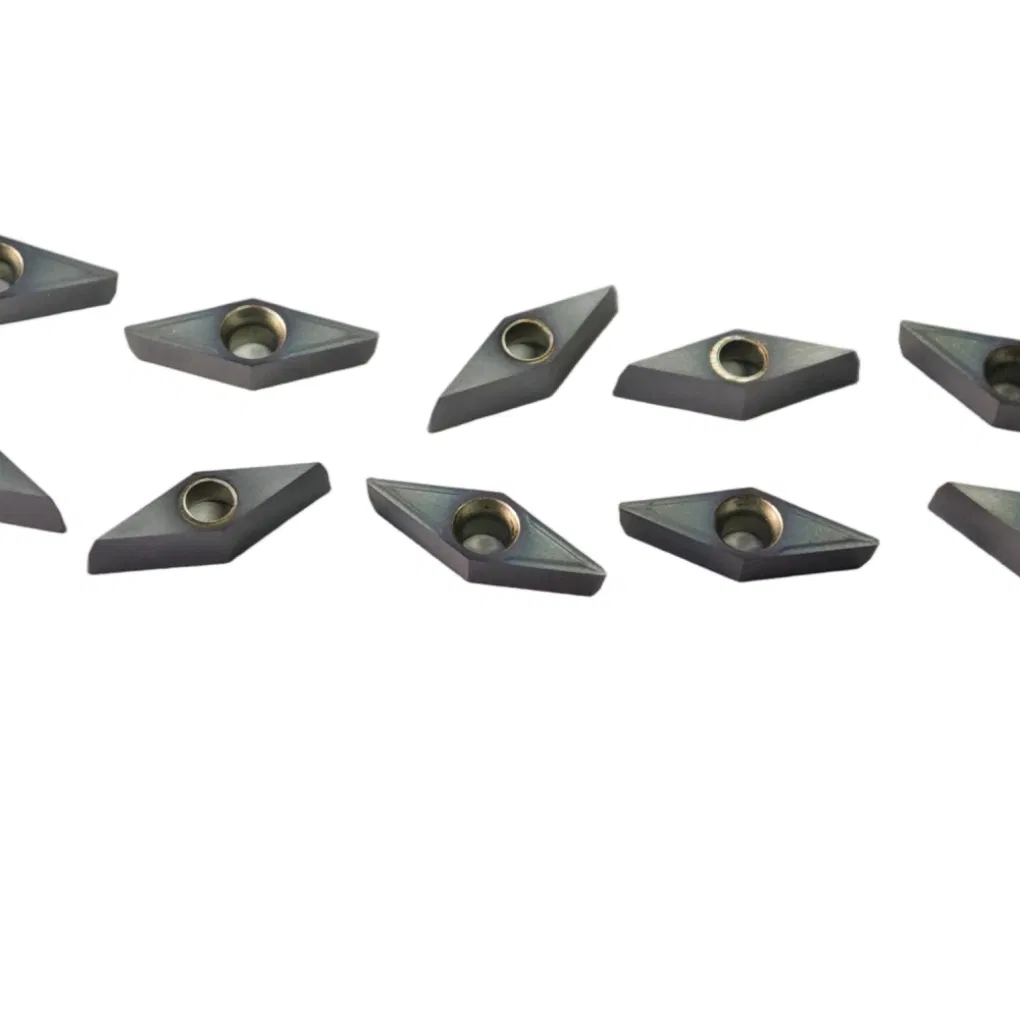

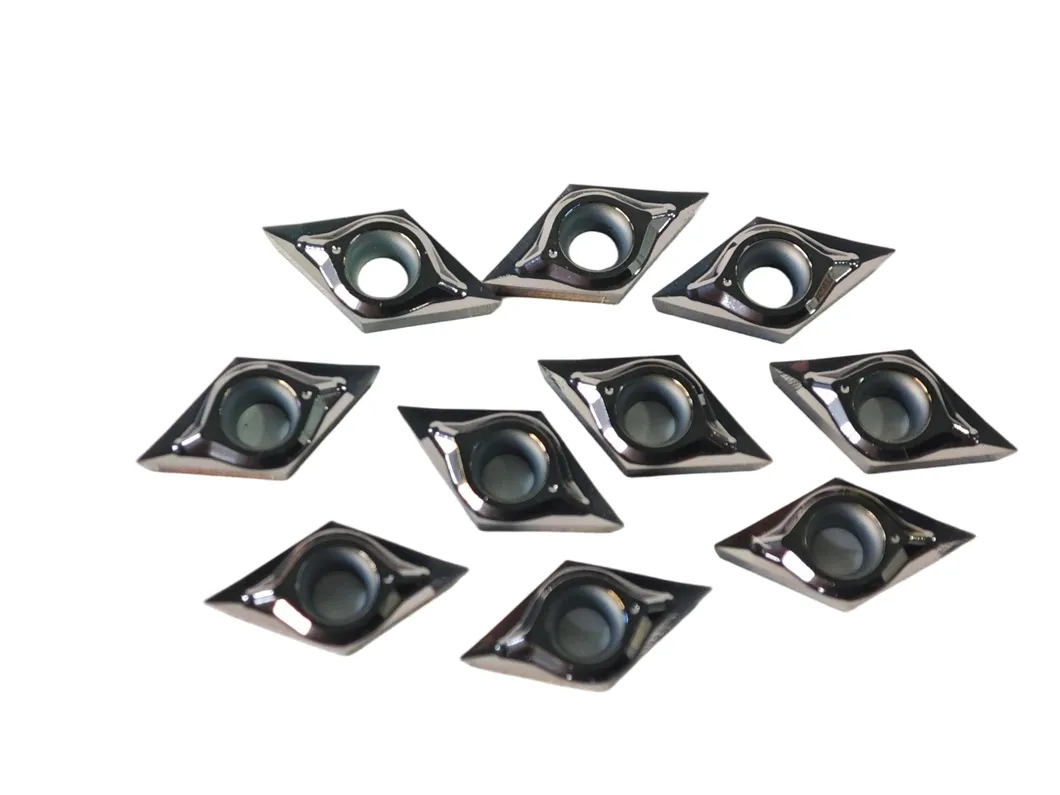

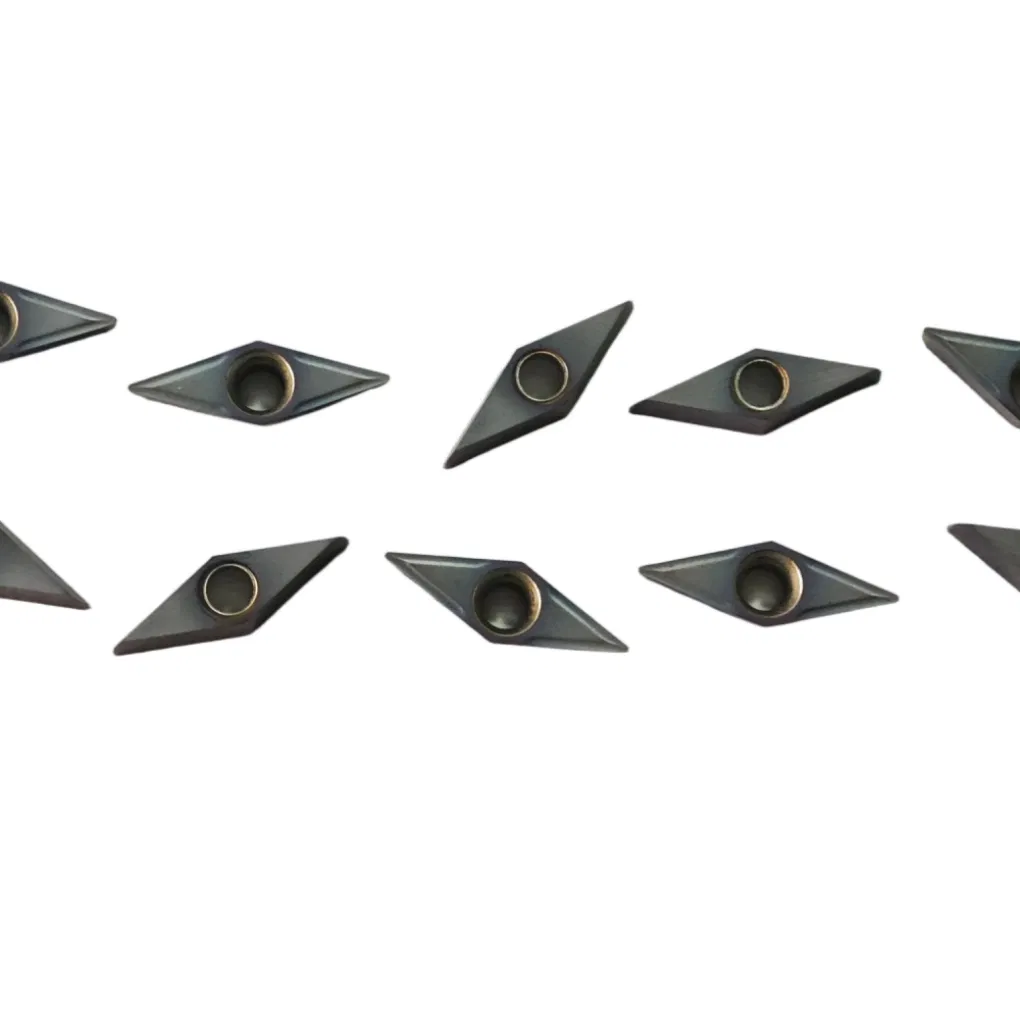

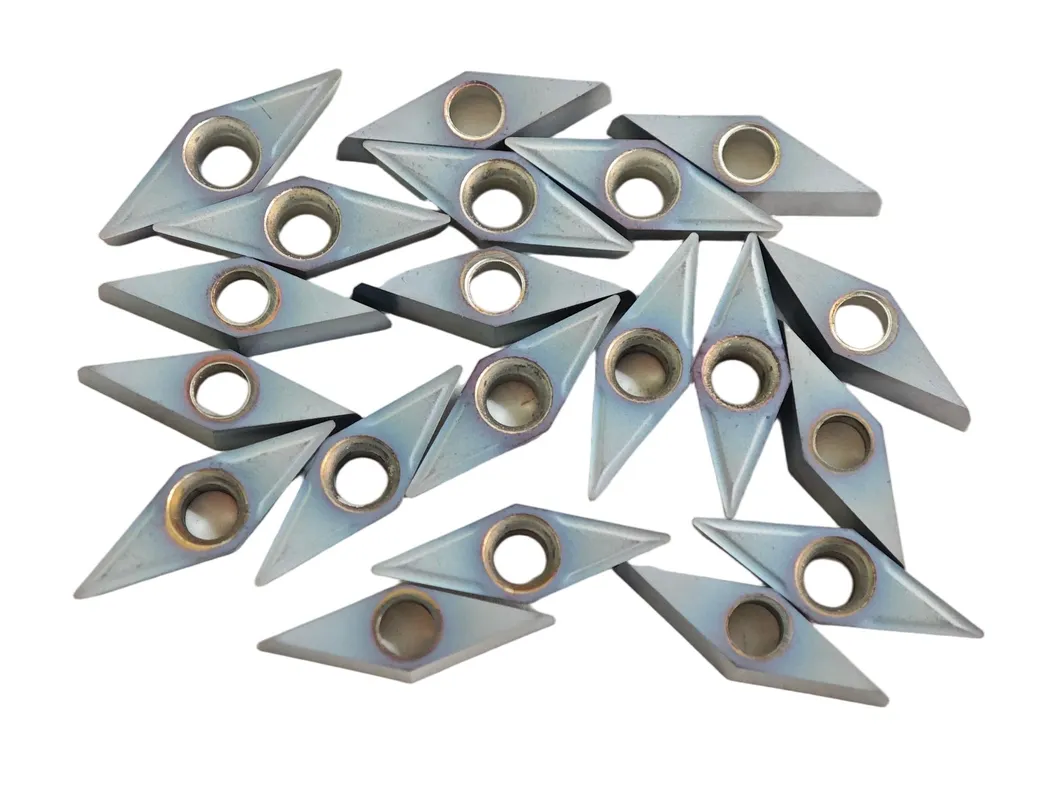

Os insertos CNC Rhombic estão entre os tipos mais amplamente utilizados de insertos indexáveis em processos de torneamento e perfuração CNC. São nomeados pela sua forma rhombic (um quadrilátero com lados opostos paralelos e ângulos fixos incluídos entre lados adjacentes), e são principalmente adequados para operações como giro externo, perfuração interna e virada para o rosto.
Estrutura do núcleo e características morfológicas:
Forma e ângulos: O encaixe é totalmente rhombic, sendo o seu núcleo um ângulo fixo incluído entre duas extremidades de corte adjacentes (ângulo do nariz da ferramenta). Os ângulos comuns do nariz da ferramenta são 35 °, 55 °, 60 ° e 80 °, entre os quais a inserção rhombic de 80 ° (por exemplo, série CNMG) é mais utilizada. Os encaixes foram concebidos com lados duplos (um lado para alguns modelos), cada um com 2-4 narizes de ferramenta utilizáveis. As extremidades de corte estão equipadas com ranhuras para quebra-aparas (aplicações gerais, maquinagem de acabamento ou tipos de maquinação áspera) e a parte inferior está equipada com orifícios de posicionamento ou ranhuras de posicionamento (compatível com mecanismos de fixação do suporte da ferramenta).
Design de borda cortante: A borda cortante é dividida na borda cortante principal (responsável pelo corte primário) e na borda cortante auxiliar (responsável pelo acabamento de superfície das peças). Alguns insertos são com chanfros de borda (para aumentar a resistência da borda cortante) ou tratamento de passivação (para evitar lascas). A forma das ranhuras do demolidor com aparas foi concebida de acordo com o material maquinado (por exemplo, ranhuras largas para martelos demolidores com aparas de aço, estreitas para ferro fundido).
Estrutura de posicionamento: A corrente principal adota o posicionamento do orifício circular (fixação do orifício central) ou o posicionamento do orifício de fixação (fixação da alavanca), com uma precisão de posicionamento de ± 0,005mm e desvio radial ≤ 0,01mm após a fixação, garantindo a consistência nas dimensões de usinagem.
| Parâmetro | Especificação |
|---|---|
| Utilização | Viragem |
| Dureza | HRA 89-93 |
| Revestimento | PVD/CVD |
| Digite | Torno as secções de corte |
| Utilização | Ferramenta de rotação externa |
| Modo de controlo | Máquina CNC, torno máquina |
| Método de maquinação | Acabamento, semi-acabamento, áspero |
| Material da peça | Aço, aço inoxidável, ferro fundido, metal não ferroso, etc. |
| Adequado para | Roscas, indústria automóvel, Aerospace, electrónica, etc. |
| Cor do revestimento | Prateado, Dourado ou Preto |
| Vantagens | Fábrica direta, vários tipos disponíveis, preço competitivo |
| Classificação de desempenho | Ferramentas de máquinas CNC económicas |
