| Logo Impressão | Sem impressão do logotipo |
| Tamanho | Personalizado |
| Personalizado | Personalizado |
| Tipo | Ferramenta de corte |
| Material | Metal |
| Certificação | CE |
| Nome do produto | Encaixe rotativo |
| Palavras-chave | Ferramentas de corte |
| Modelo | A velocidade do motor é de aproximadamente 90 segundos |
| Inserir forma | C, rombóide 80°, 80-degree inserto em forma de diamante |
| Ângulo de folga | N, 0°clearance ângulo, o ângulo de alívio é 0 grau |
| Classe de tolerância | M, tolerância média |
| Tipo de fixação | G, com buraco, fixado com um parafuso |
| Comprimento da extremidade de corte | 09, 9.525 mm, círculo inscrito (i.c.) |
| Espessura do encaixe | 04, 3.18 mm, espessura (s) é 3.18 mm |
| Compatibilidade | Se adapta a suportes de ferramentas industriais padrão |
| Aplicação | Usado para torneamento e usinagem de precisão |
| Ambiente de funcionamento | Estável em altas temperaturas |
| Adequação da peça de trabalho | Aplicável ao aço, aço inoxidável e ligas |
| OEM e ODM personalizados | Aceitar |
| Amostra | Aceitar |
| Pacote de Transporte | Embalagem padrão ou personalizada |
| Especificação | Usinagem de ligas de alta temperatura em 80m/min |
| Código HS | 8207 |
| Capacidade de Produção | 500000 peças/ano |

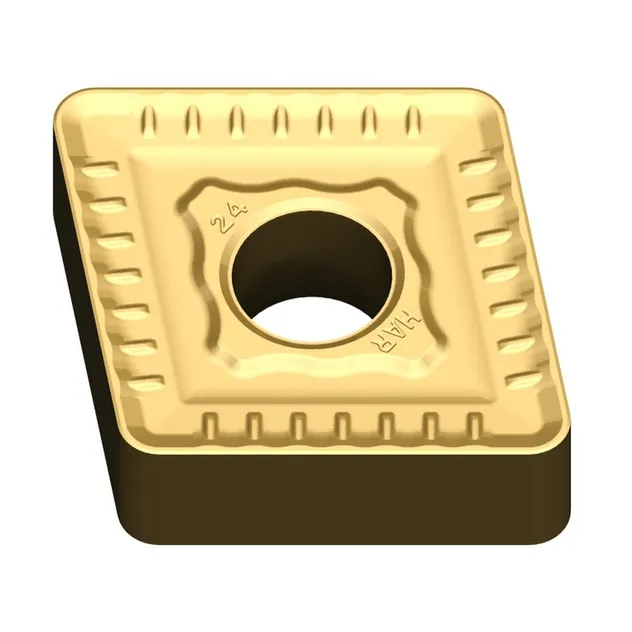

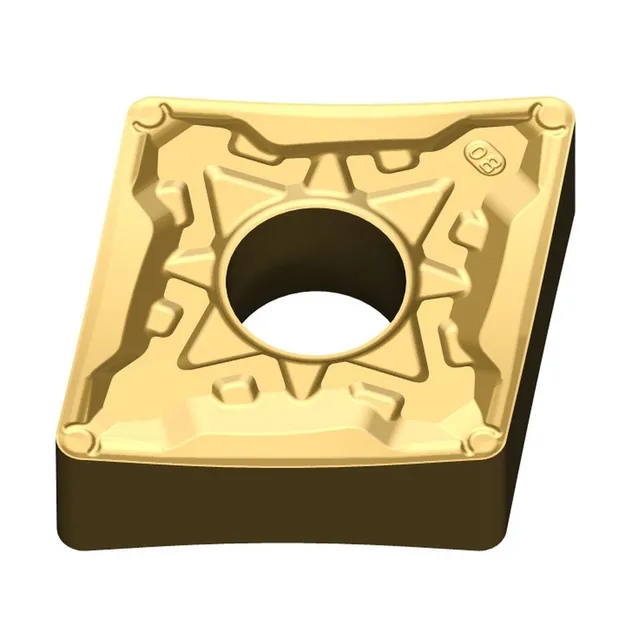

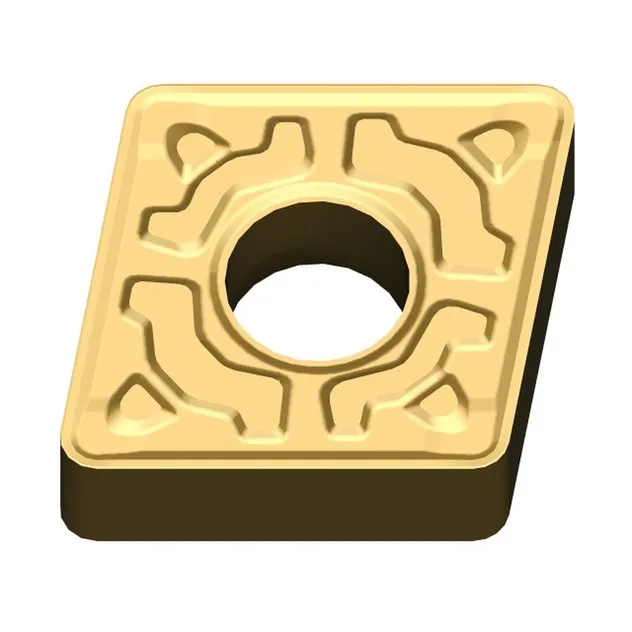

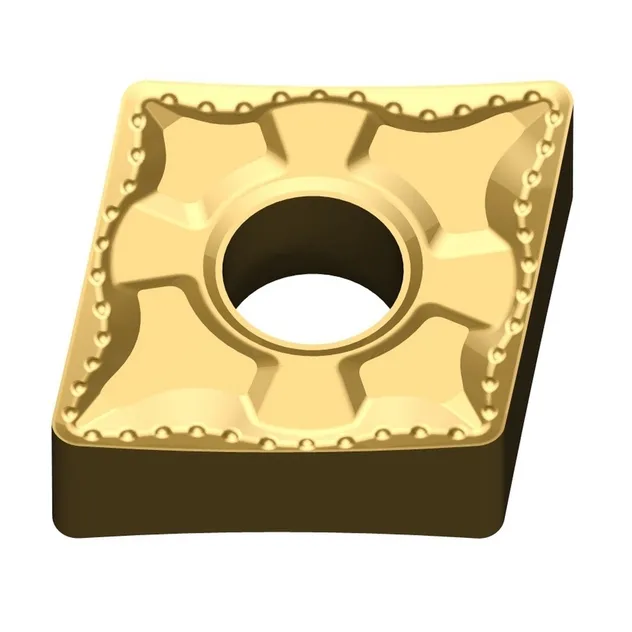

Com uma forma de diamante de 80 °, raio da ponta de 0,4 mm, IC de 9,525 mm e espessura de 3,18 mm, este inserto foi concebido para semi-acabamento. O seu design eficiente de corta-circuitos garante um controlo fiável de aparas e uma ação de corte suave numa vasta gama de materiais, incluindo aços de carbono e de liga (P-group). Ideal para obter um acabamento de superfície melhorado e produtividade em aplicações de uso geral.
Desempenho Robusto: O encaixe rotativo CNMG12044 de estilo negativo suporta tarefas de acabamento médio a semi-completo com facilidade. Com uma IC de 12,7 mm, espessura de 4,76 mm e raio da ponta de 0,4 mm, este encaixe oferece uma resistência superior.
Possui uma ranhura exclusiva para um controlo eficaz do chip e uma extremidade de corte excecionalmente afiada para um funcionamento suave, proporcionando, em última análise, um excelente acabamento da superfície.
| PARÂMETROS TÉCNICOS | |
|---|---|
| Nome do produto | Encaixe rotativo |
| Palavras-chave | Ferramentas de corte |
| Especificação | Maquinação de ligas de alta temperatura a velocidades de linha superiores A 80 M/min |
| Modelo | CNMG090304 |
| Inserir forma | C, Rhombic 80 °, inserto em forma de diamante de 80 graus |
| Ângulo de folga | N, 0 ° ângulo de folga, o ângulo de alívio é 0 graus |
| Classe de tolerância | M, tolerância média |
| Tipo de fixação | G, com orifício, fixado com um parafuso |
| Comprimento da extremidade de corte | 09, 9.525 mm, círculo inscrito (I.C.) O diâmetro é de 9.525 mm |
| Espessura do encaixe | 04, 3.18 mm, a espessura (S) é de 3.18 mm |
| PRINCIPAIS PARÂMETROS TÉCNICOS | ||||
|---|---|---|---|---|
| Comprimento | Tamanho (mm) | |||
| IC | S | d | r | |
| 9 | 9.525 | 3.18 | 3.81 | 0.4-0.8 |
| 12 | 12.7 | 4.76 | 5.16 | 0.4-1.2 |
| 80 ° CN com orifício | |||
|---|---|---|---|
| Forma | Digite | ap (mm) | f (mm/rot) |
| P acabamento | CNMG090304 | 0.10-1.50 | 0.04-0.20 |
| CNMG090308 | 0.20-2.00 | 0.08-0.25 | |
| CNMG12044 | 0.10-1.50 | 0.04-0.20 | |
| CNMG120428 | 0.20-2.00 | 0.08-0.25 | |
| CNMG120412 | 0.50-2.50 | 0.10-0.25 | |
