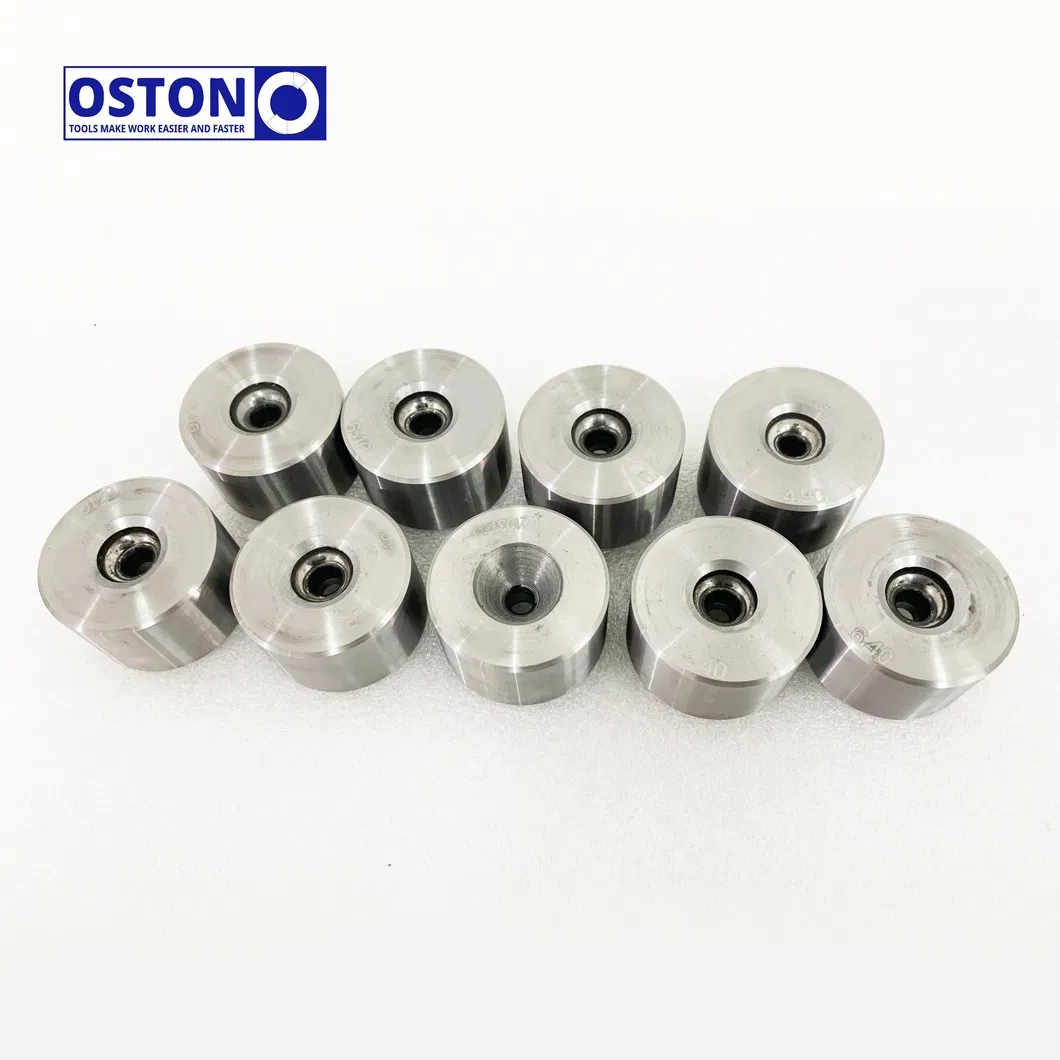

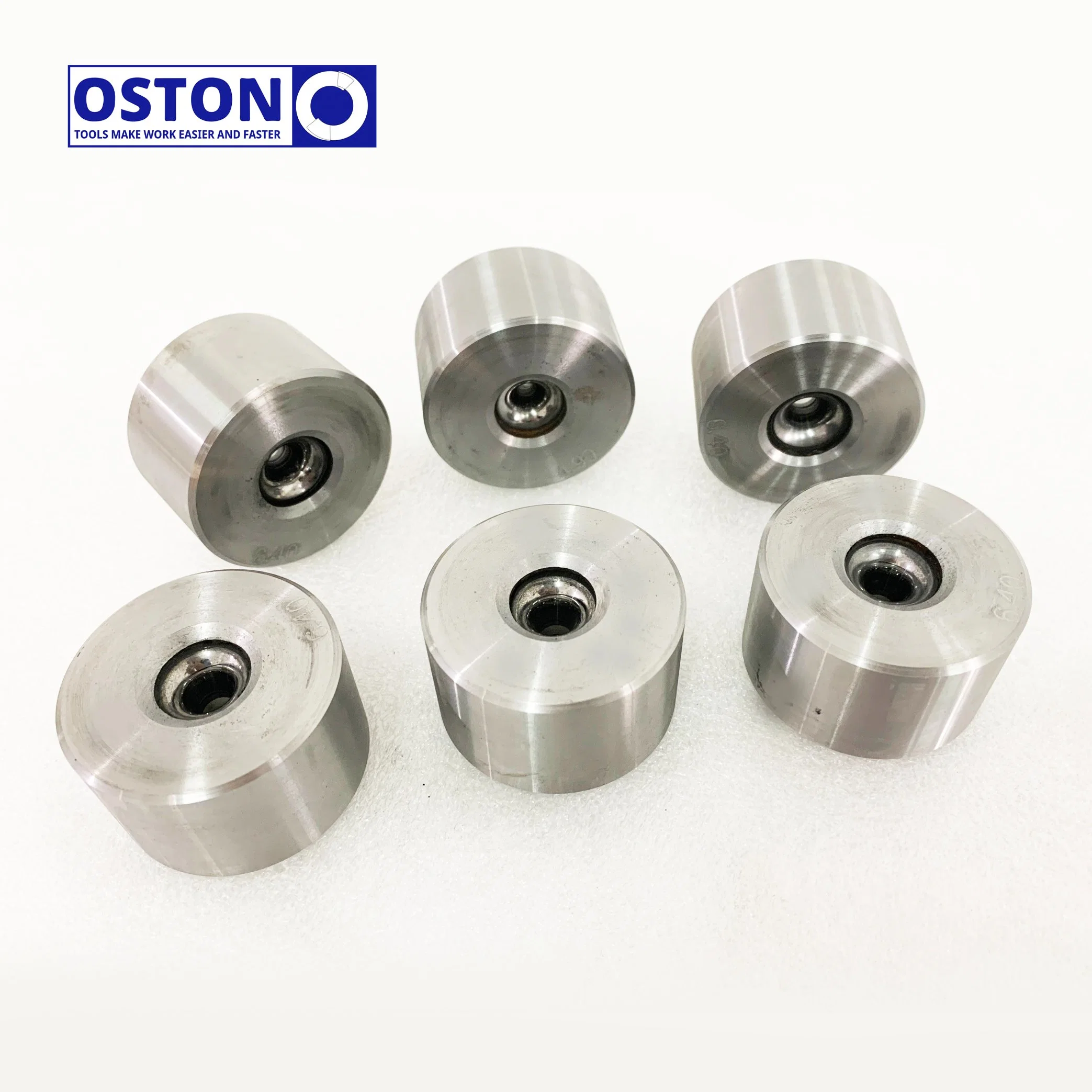

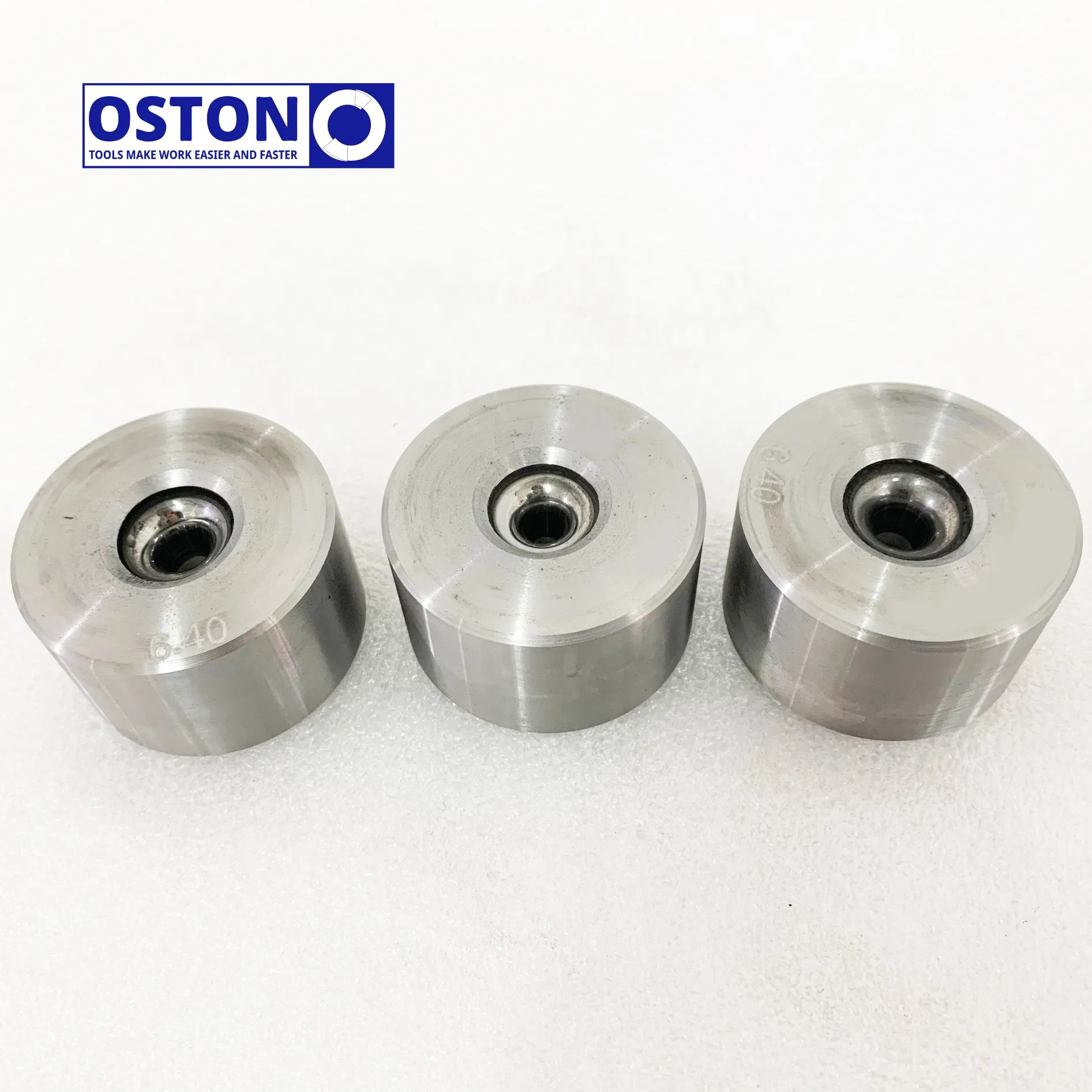

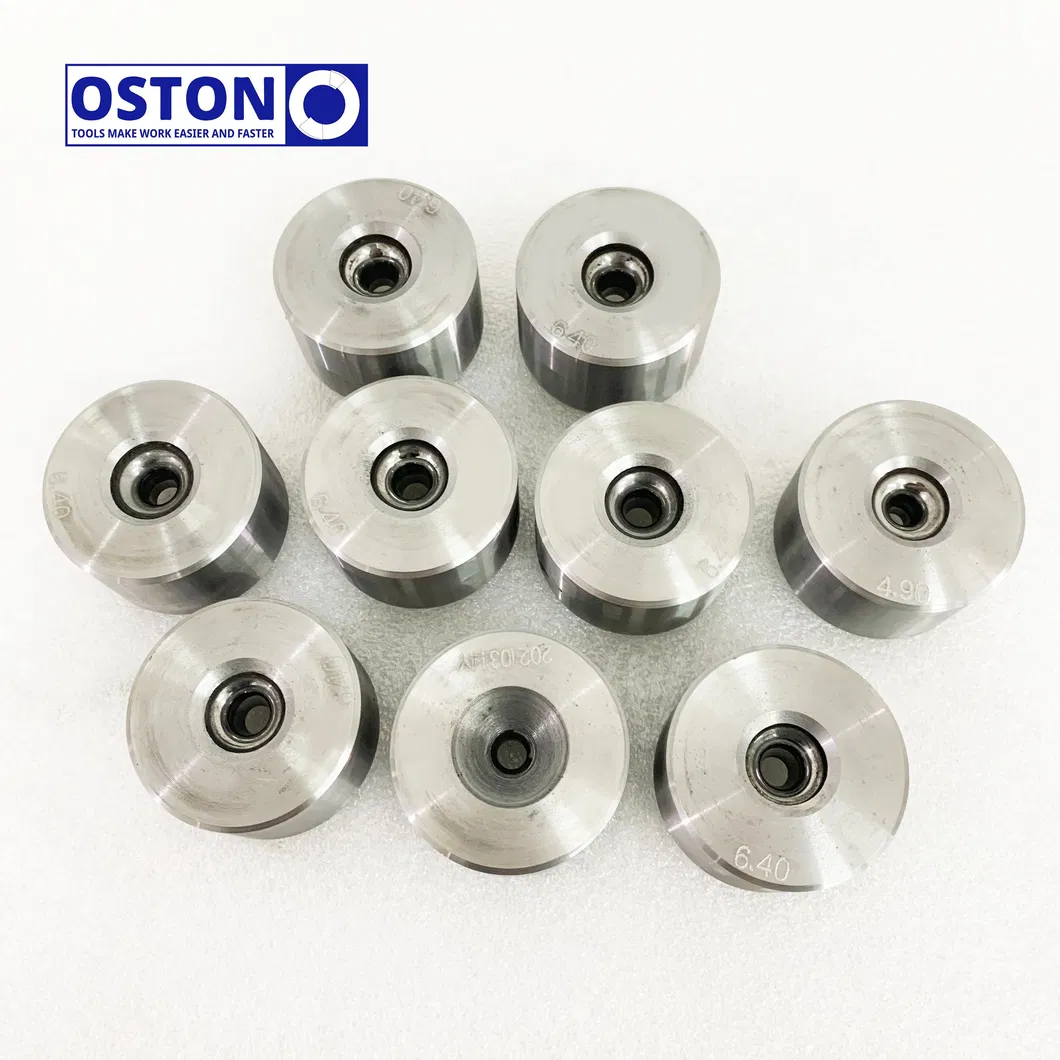

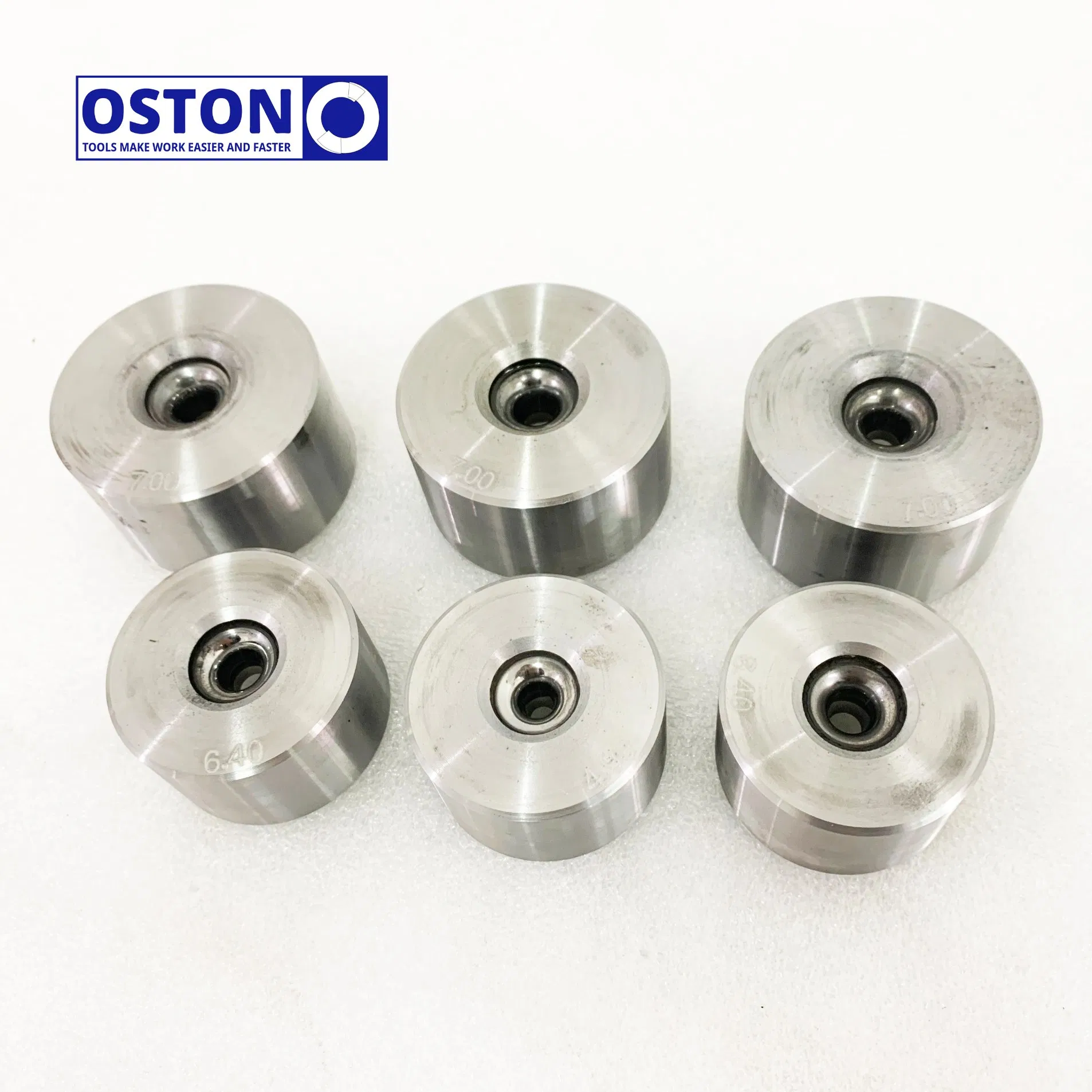

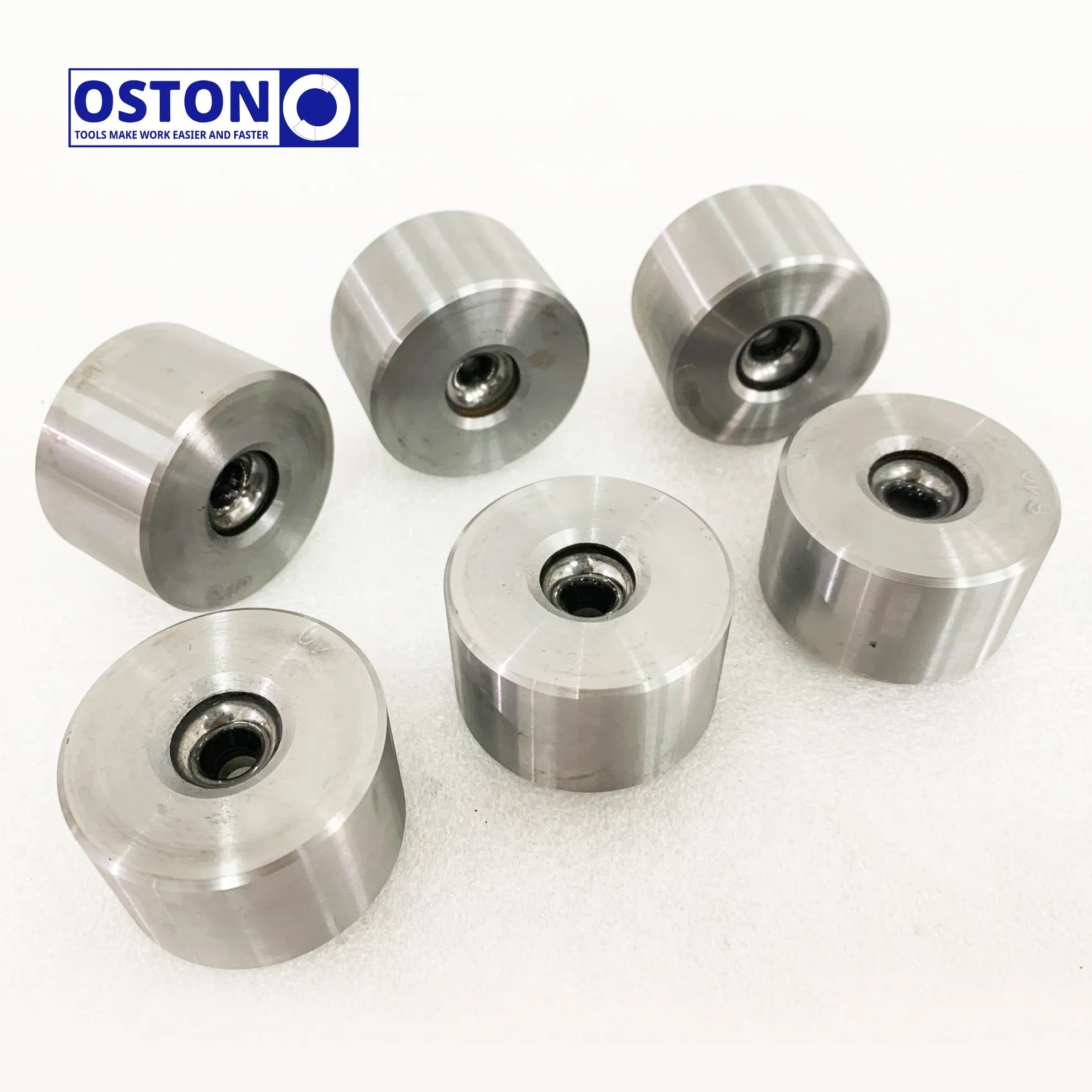

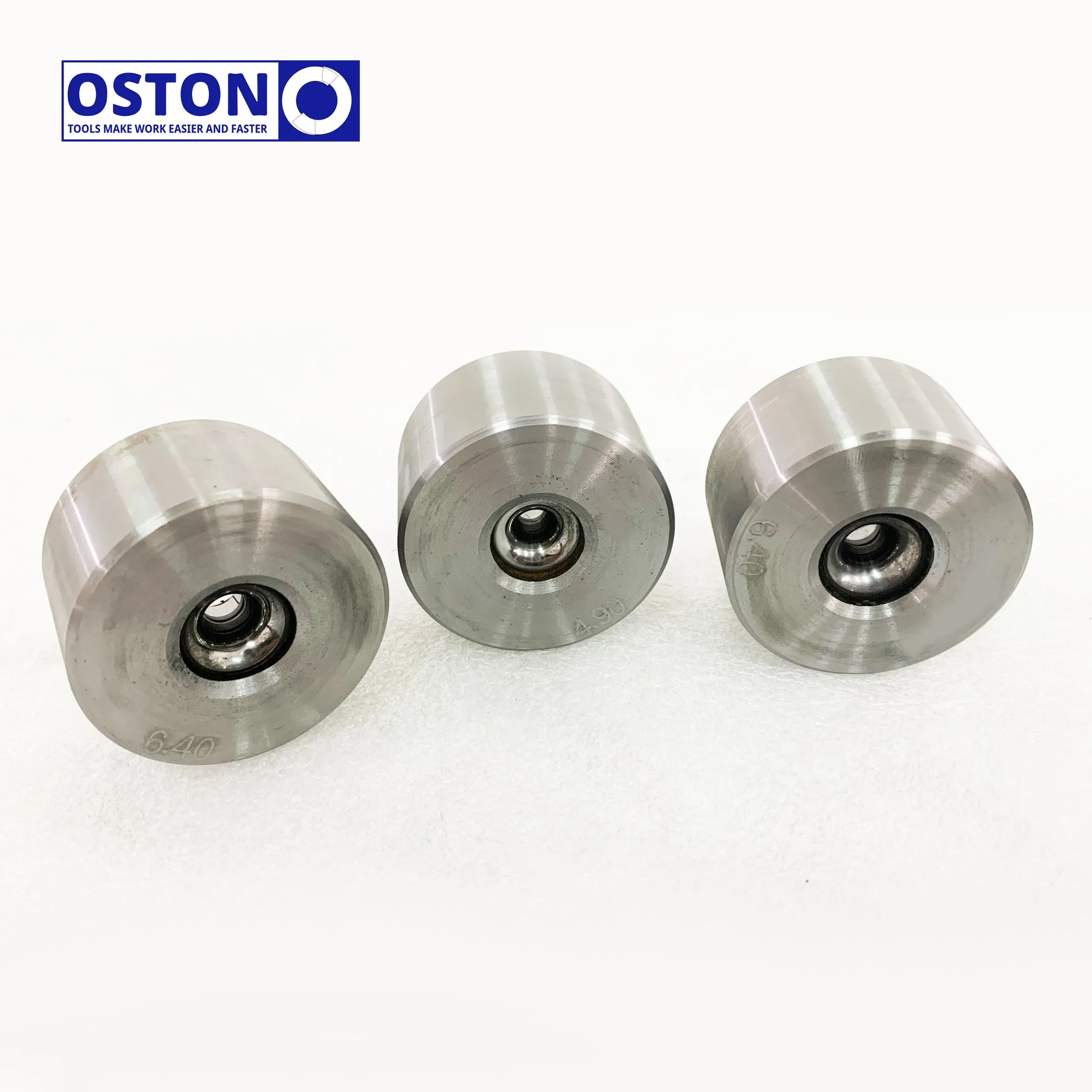

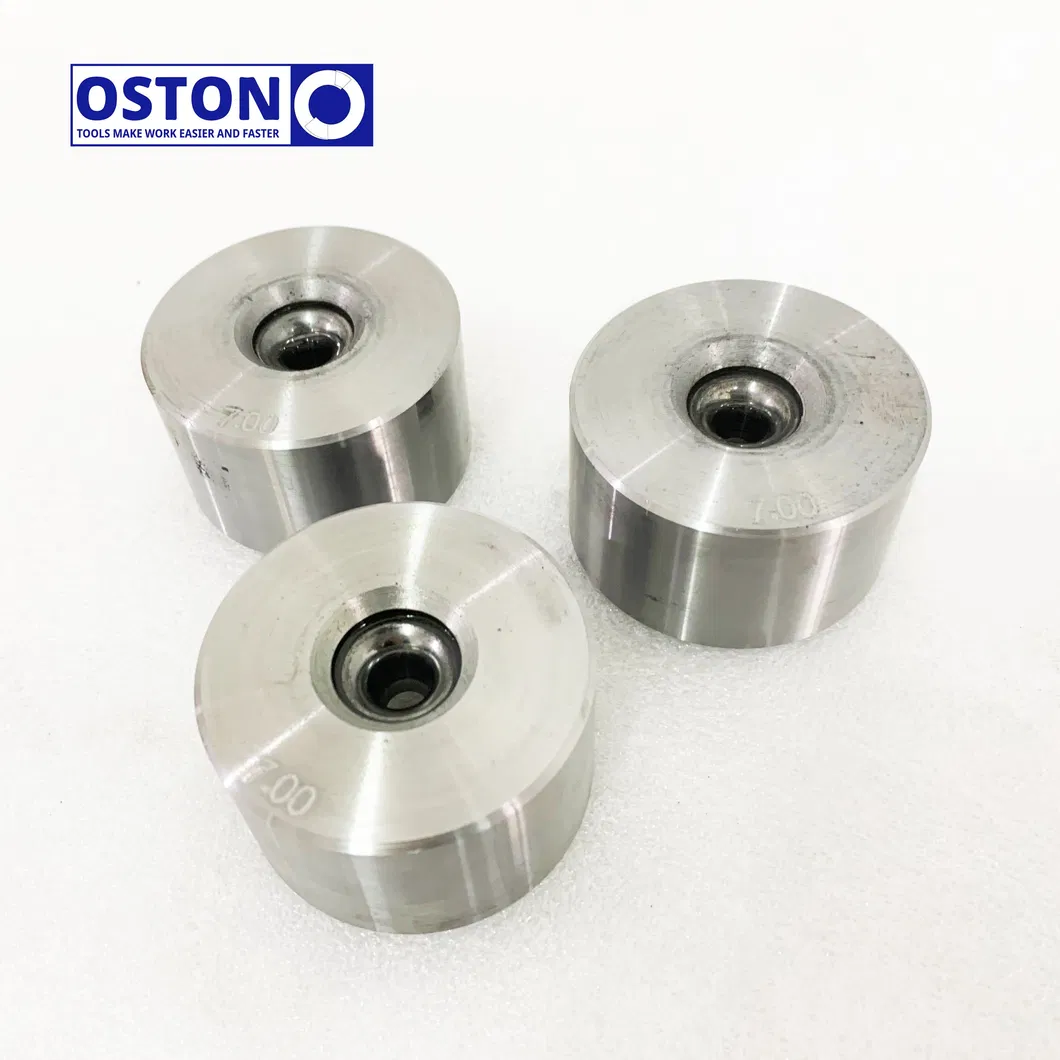

As matrizes de trefilagem de carboneto de tungsténio são ferramentas profissionais altamente polidas, especialmente projetadas com orifícios modelados através dos quais o fio é puxado para reduzir o seu diâmetro. Elas possuem uma estrutura metálica e um núcleo de carboneto de tungsténio granulado. As matrizes de trefilagem PCD são feitas de metal e um núcleo de diamante policristalino, um material sintético que oferece maior resistência à fissuração e ao desgaste.
Os parâmetros de desenho incluem medições cruciais como o diâmetro de entrada, raio do cone de entrada (bell radius), ângulo de entrada, ângulo de aproximação, guia (rolamento) e o alívio de saída. O alongamento, que é a relação entre o comprimento final após o desenho e o comprimento inicial antes do processo, também representa um fator de extrema importância na seleção das matrizes de trefilagem.
Ao selecionar matrizes de trefilagem de carboneto de tungsténio, as especificações do material do fio e os parâmetros de desenho são elementos essenciais a considerar. Os fios principais aplicáveis incluem:
Pastilhas de carboneto de tungsténio prontas e matrizes de trefilagem acabadas com invólucro de aço estão disponíveis sob consulta.
| Nº Seq. | Tamanho da Caixa de Aço (OD * H) (mm) | Tamanho da Pastilha (OD * h) (mm) | Identificação da Matriz de Carboneto (mm) | Tolerância de ID (mm) |
|---|---|---|---|---|
| 1 | 25x12 | 8x6 | 0,6-1,0 | 0/-0,02 |
| 2 | 30x16 | 13x10 | 0.4-2.6 | 0/-0,02 |
| 3 | 32x23 | 16x13 | 0.4-3.5 | 0/-0,02 |
| 4 | 32x23 | 16x14 | 0.4-3.5 | 0/-0,02 |
| 5 | 40x28 | 20x17 | 1.8-5.2 | 0/-0,02 |
| 6 | 40x28 | 22x14 | 1.7-6.0 | 0/-0,02 |
| 7 | 40x28 | 22x18 | 1.7-6.0 | 0/-0,02 |
| 8 | 50x28 | 25x20 | 2.8-9.5 | 0/-0,02 |
| 9 | 70x35 | 30x22 | 5.5-12.5 | 0/-0,02 |
| 10 | 75x35 | 35x25 | 8.5-16.5 | 0/-0,02 |
| 11 | 80x35 | 40x25 | 16.5-24.5 | 0/-0,02 |
| 12 | 110x45 | 50x28 | 16.5-24.5 | 0/-0,02 |
| 13 | 120x50 | 60x35 | 24.5-34.5 | 0/-0,02 |
| Grau | Grau ISO | Tamanho do Grão (μm) | Ligante (Binder) (%) | Densidade (g/cm³) | Dureza (HRA) | T.R.S (N/mm²) |
|---|---|---|---|---|---|---|
| YG6A | K20 | 0.8 | 6 | ≥15.10 | ≥91,5 | ≥1580 |
| YG6X | K10 | 1.0 | 6 | ≥15,00 | ≥91,0 | ≥1880 |
| YG8 | K30 | 1.5 | 8 | ≥14,80 | ≥89,5 | ≥2020 |
| YG12 | K30-K40 | 1.5 | 12 | ≥14,50 | ≥88,0 | ≥2600 |
| YG15 | K30-K40 | 1.5 | 15 | ≥14,00 | ≥87,0 | ≥2900 |
| YG20 | - | 1.0 | 20 | ≥13,80 | ≥86,0 | ≥2600 |
As matrizes de trefilagem são aplicadas em diversos equipamentos de trefilação. A máquina de trefilagem reta é um dos equipamentos mais comuns para o processamento de fios metálicos, sendo capaz de trefilar aço de alto, médio e baixo carbono, fios de aço inoxidável, cobre, ligas de cobre, alumínio, entre outros materiais.
As matrizes desempenham um papel crítico no processo. As matrizes de trefilagem PCD são muito utilizadas para fios finos e ganharam popularidade nos últimos anos devido ao excelente desempenho. Por outro lado, as matrizes de trefilagem de carboneto de tungsténio continuam a ser amplamente empregadas no desenho de fios mais grossos e em aplicações onde as opções em PCD representam um custo de investimento excessivamente elevado.

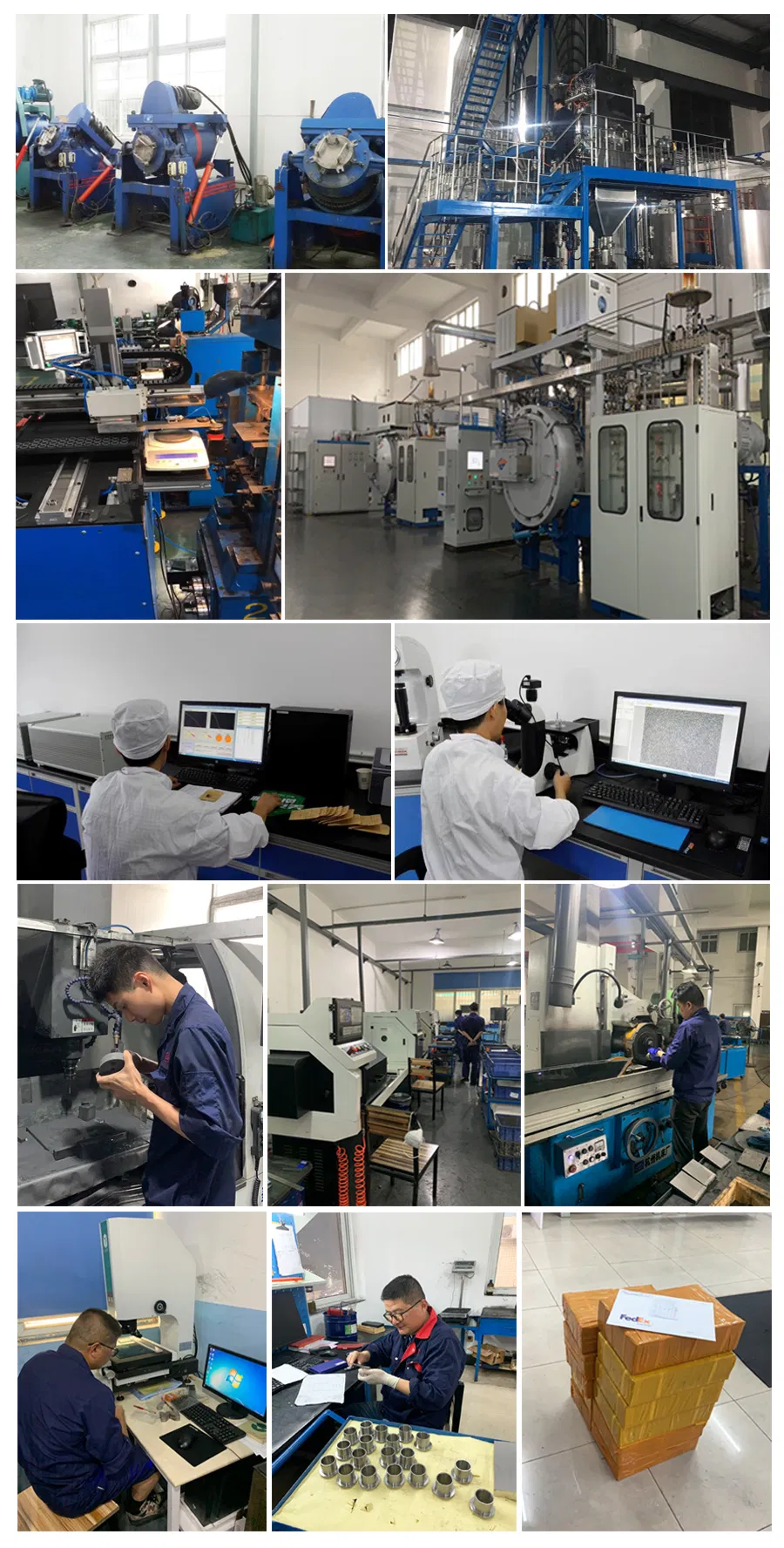

Oficina livre de poeira (Dust-Free): Todos os colaboradores devem usar vestuário de proteção específico antes de entrar na oficina.
Automação: Manipuladores automáticos são implementados em todas as instalações de compactação TPA, garantindo controle preciso de peso e redução do custo produtivo.
Normas de operação rígidas: Todos os procedimentos de sinterização por pressão isostática a quente são realizados rigorosamente de acordo com os parâmetros de processo regulamentados.
Teste preventivo: Um lote de teste experimental é sempre inspecionado antes de cada novo lote de matéria-prima entrar em produção em massa, assegurando estabilidade na qualidade final.
Instalações completas de processamento de carboneto para garantir a precisão geométrica e o cumprimento dos prazos de entrega, incluindo tornos de retificação de superfície, retificadoras cilíndricas externas e centerless, eletroerosão a fio e EDM.
Inspeção em dupla etapa: A avaliação rigorosa de produtos semi-acabados e finalizados é um requisito obrigatório. Quaisquer peças que apresentem desvios de qualidade são retidas.
Embalagem de alta segurança: Aplicação de papel Kraft como primeira barreira protetora, plástico de bolhas na segunda camada e preenchimento de espaços vazios com esponja, prevenindo avarias no transporte.
São recomendadas para trefilagem de uma vasta gama de fios metálicos, incluindo fios de aço de baixo, médio e alto carbono, fios de aço inoxidável, cobre, latão, ligas de alumínio e fios de prata.
As matrizes de trefilagem PCD (Diamante Policristalino) são frequentemente usadas para trefilar fios finos e de alta precisão devido à sua durabilidade. As matrizes de carboneto de tungsténio são mais indicadas para fios grossos e processos onde as ferramentas PCD se tornam comercialmente inviáveis.
Sim. O desenvolvimento personalizado é altamente recomendado. Podem ser enviados desenhos técnicos detalhados ou amostras físicas para a confecção sob medida das matrizes de carboneto de acordo com as necessidades da sua linha de produção.
Todos os produtos e processos de produção de carboneto são qualificados e certificados segundo os padrões internacionais de qualidade ISO 9001:2015.
O prazo padrão para envio das mercadorias é de aproximadamente 15 a 18 dias úteis após a confirmação do pagamento e dos parâmetros técnicos acordados.
A estabilidade é garantida por meio de um rigoroso ciclo produtivo que inclui moagem livre de impurezas, prensagem isostática automatizada, sinterização em fornos HIP de última geração, fabricação de lotes piloto preventivos e dupla verificação dos produtos acabados.
