Informações rápidas
As matrizes de trefilagem de carboneto de tungsténio são ferramentas profissionais altamente polidas, especialmente nos orifícios moldados através dos quais o fio é desenhado para reduzir o seu diâmetro. Possuem uma caixa de metal e um granulado de carboneto de tungsténio. As matrizes de trefilagem PCD são feitas de metal e uma ponta de diamante policristalino, um material sintético que oferece maior resistência à fissuração e ao desgaste.
Os parâmetros de desenho incluem medições como diâmetro de entrada, raio de curvatura (bell radius), ângulo de entrada, ângulo de aproximação, rolamento e alívio de saída. O alongamento, que é a relação entre o comprimento após a trefilagem e o comprimento antes do processo, também é uma consideração importante ao escolher as matrizes de trefilagem.
Ao selecionar matrizes de trefilagem de carboneto de tungsténio, o material do fio e os parâmetros de desenho são especificações importantes a considerar. Os fios principais são:
- Fios de aço de baixo carbono
- Fios de aço de médio carbono
- Fios de aço de alto carbono
- Fios de aço inoxidável
- Fios de cobre
- Fios de prata
- Aço de alto carbono galvanizado

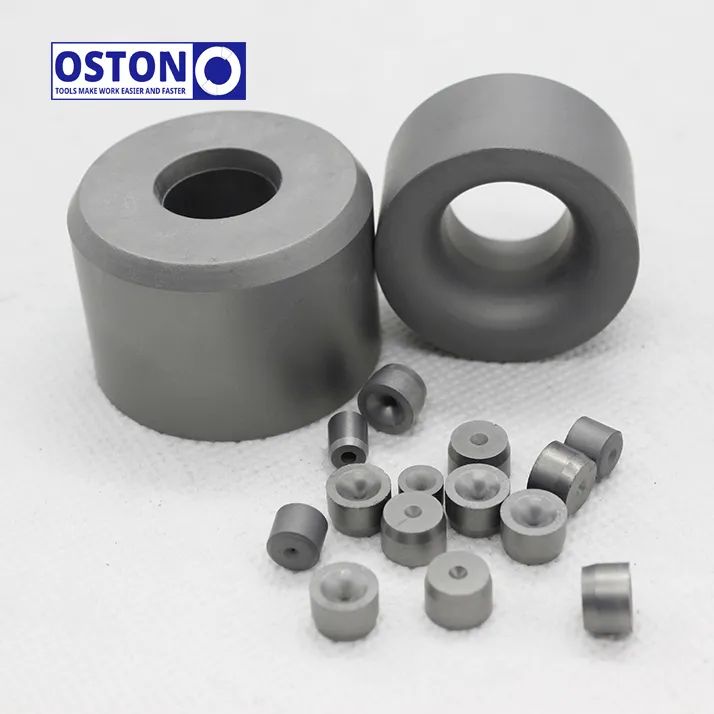

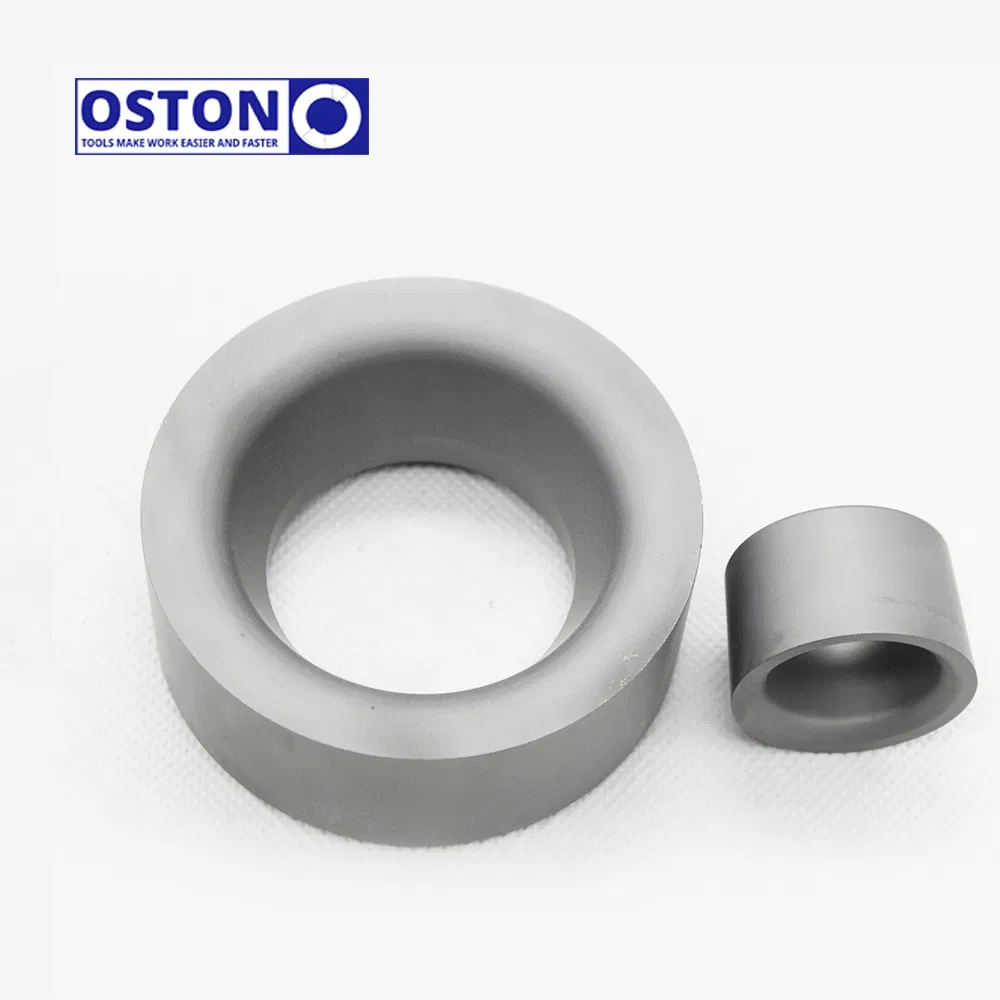

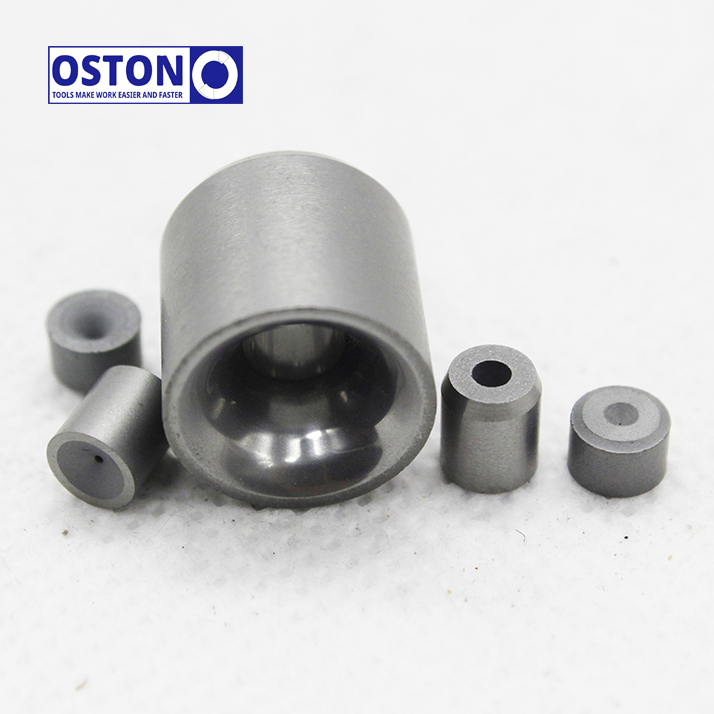

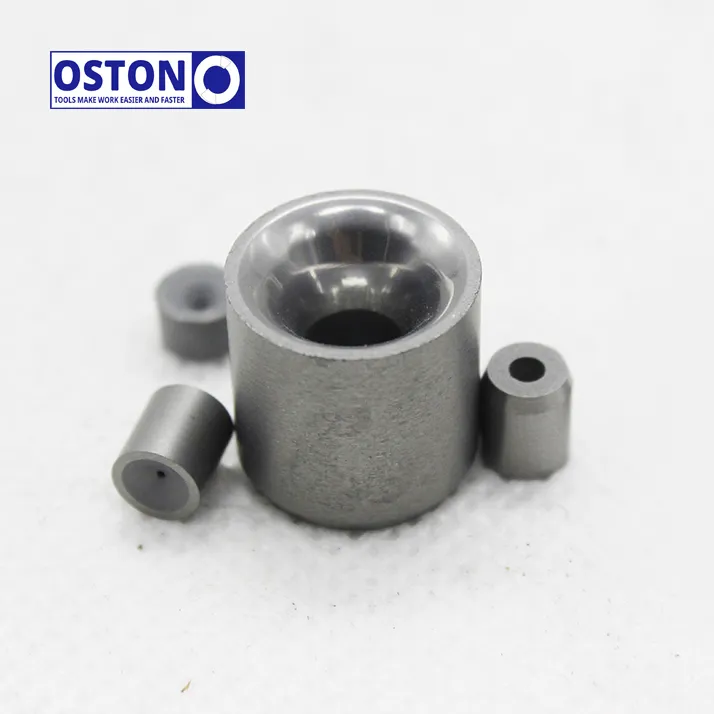

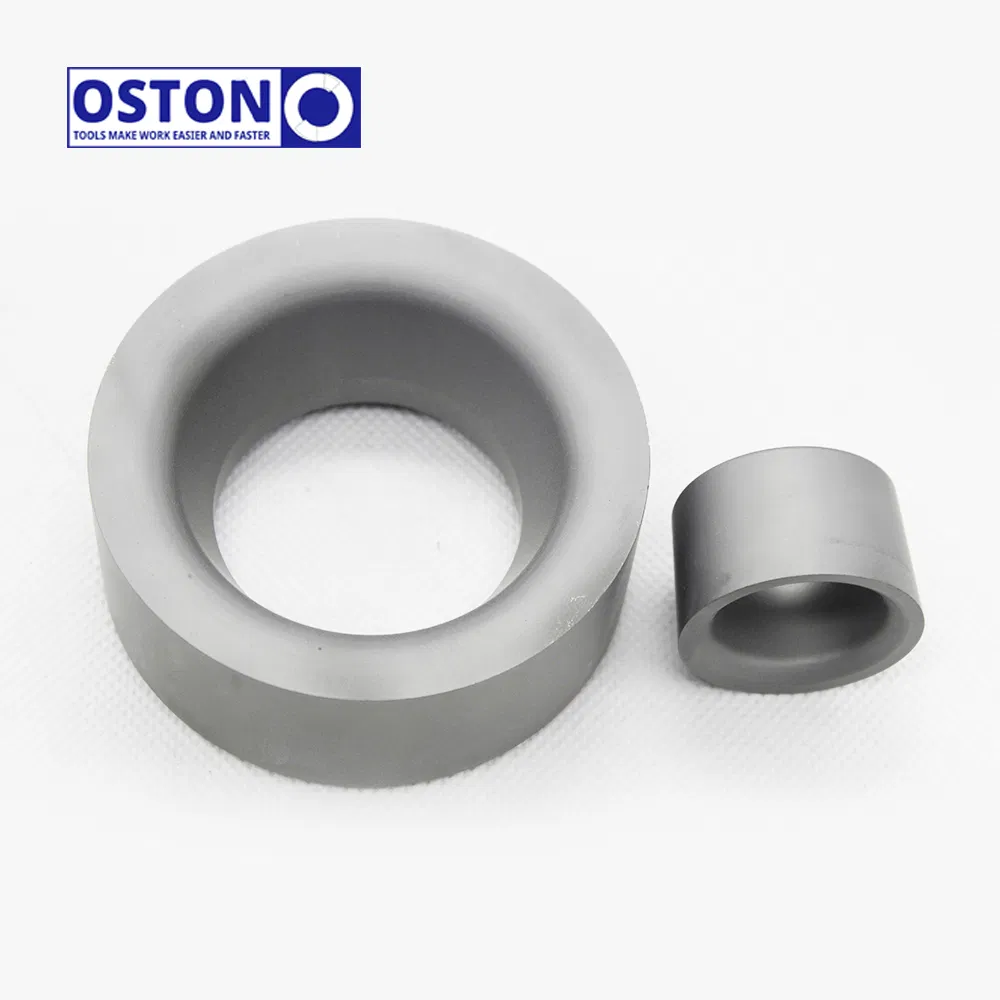

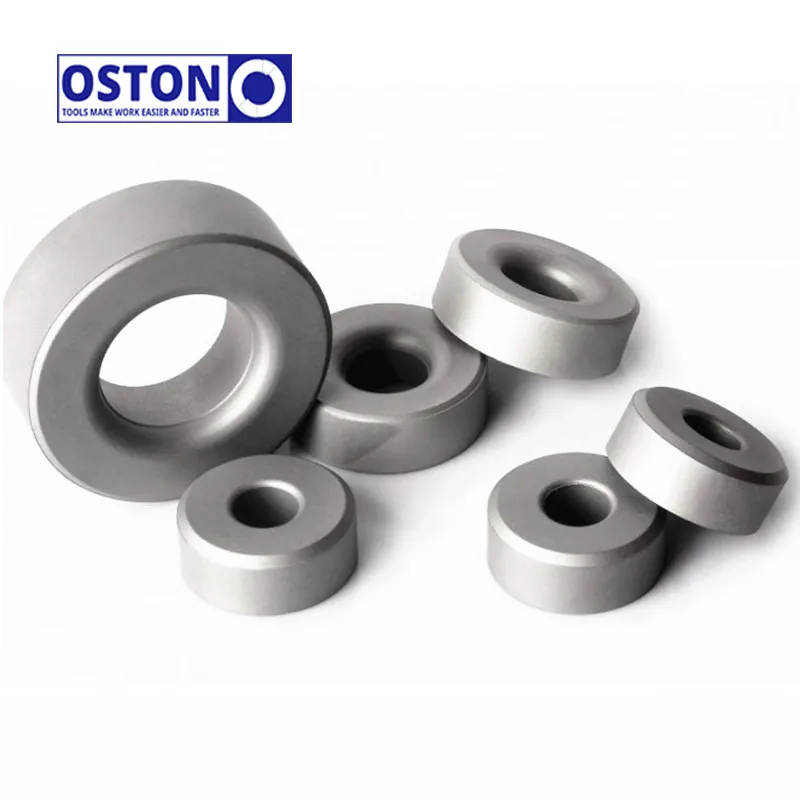

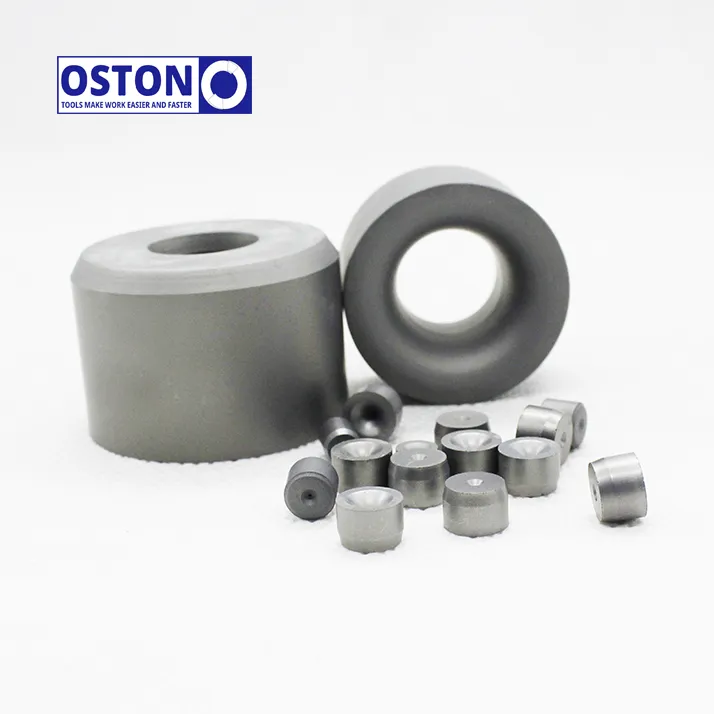

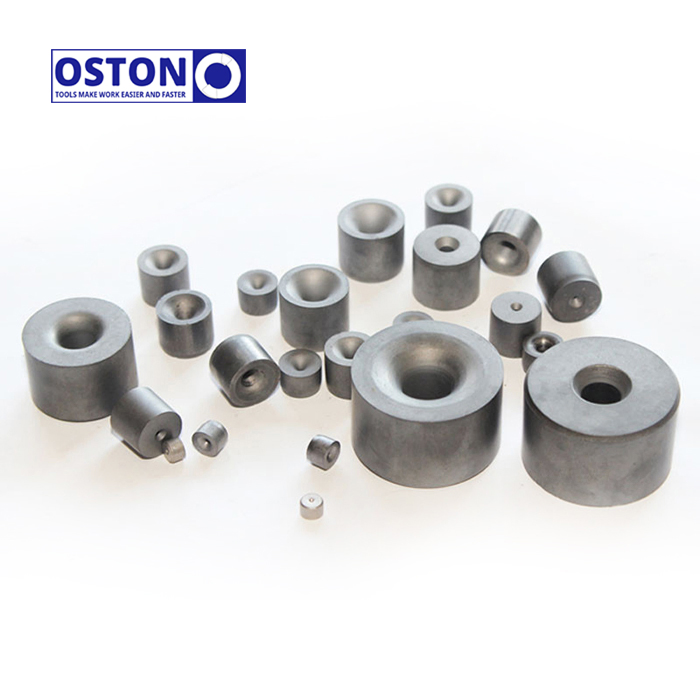

Fotografias detalhadas
Dimensões principais
Matrizes de trefilagem acabadas e esboços de carboneto de tungsténio com invólucro de aço estão disponíveis de acordo com as seguintes especificações:
| Ref. Nº |
Tamanho da Caixa de Aço (OD*H) (mm) |
Tamanho da Pastilha (OD*h) (mm) |
Matriz de Carboneto (ID) (mm) |
Tolerância de ID (mm) |
| 1 |
25x12 |
8x6 |
0,6-1,0 |
0/-0,02 |
| 2 |
30x16 |
13x10 |
0.4-2.6 |
0/-0,02 |
| 3 |
32x23 |
16x13 |
0.4-3.5 |
0/-0,02 |
| 4 |
32x23 |
16x14 |
0.4-3.5 |
0/-0,02 |
| 5 |
40x28 |
20x17 |
1.8-5.2 |
0/-0,02 |
| 6 |
40x28 |
22x14 |
1.7-6.0 |
0/-0,02 |
| 7 |
40x28 |
22x18 |
1.7-6.0 |
0/-0,02 |
| 8 |
50x28 |
25x20 |
2.8-9.5 |
0/-0,02 |
| 9 |
70x35 |
30x22 |
5.5-12.5 |
0/-0,02 |
| 10 |
75x35 |
35x25 |
8.5-16.5 |
0/-0,02 |
| 11 |
80x35 |
40x25 |
16.5-24.5 |
0/-0,02 |
| 12 |
110x45 |
50x28 |
16.5-24.5 |
0/-0,02 |
| 13 |
120x50 |
60x35 |
24.5-34.5 |
0/-0,02 |
Grau de qualidade
| Grau |
Grau ISO |
Tamanho dos Grãos (um) |
Ligante (Binder) % |
Densidade (g/cm³) |
Dureza (HRA) |
T.R.S (N/mm²) |
| YG6A |
K20 |
0.8 |
6 |
≥15.10 |
≥91,5 |
≥1580 |
| YG6X |
K10 |
1.0 |
6 |
≥15,00 |
≥91,0 |
≥1880 |
| YG8 |
K30 |
1.5 |
8 |
≥14,80 |
≥89,5 |
≥2020 |
| YG12 |
K30-K40 |
1.5 |
12 |
≥14,50 |
≥88,0 |
≥2600 |
| YG15 |
K30-K40 |
1.5 |
15 |
≥14,00 |
≥87,0 |
≥2900 |
| YG20 |
- |
1.0 |
20 |
≥13,80 |
≥86,0 |
≥2600 |
Adequado para
As matrizes de trefilagem são utilizadas com uma variedade de equipamentos e ferramentas de trefilação. A máquina de trefilagem reta é um dos equipamentos mais comuns de processamento de fio metálico, sendo capaz de trefilar fios de aço de alto, médio e baixo carbono, fios de aço inoxidável, fios de cobre e ligas de cobre, fios de alumínio e ligas de alumínio, entre outros.
As matrizes de trefilagem desempenham um papel fundamental no processo de fabricação. As matrizes de PCD são frequentemente usadas para fios finos e tornaram-se uma escolha muito popular nos últimos anos devido ao seu excelente desempenho. Por outro lado, as matrizes de carboneto de tungsténio são tradicionalmente usadas para desenhar fios mais grossos e em aplicações onde as matrizes de PCD apresentam custos muito elevados.

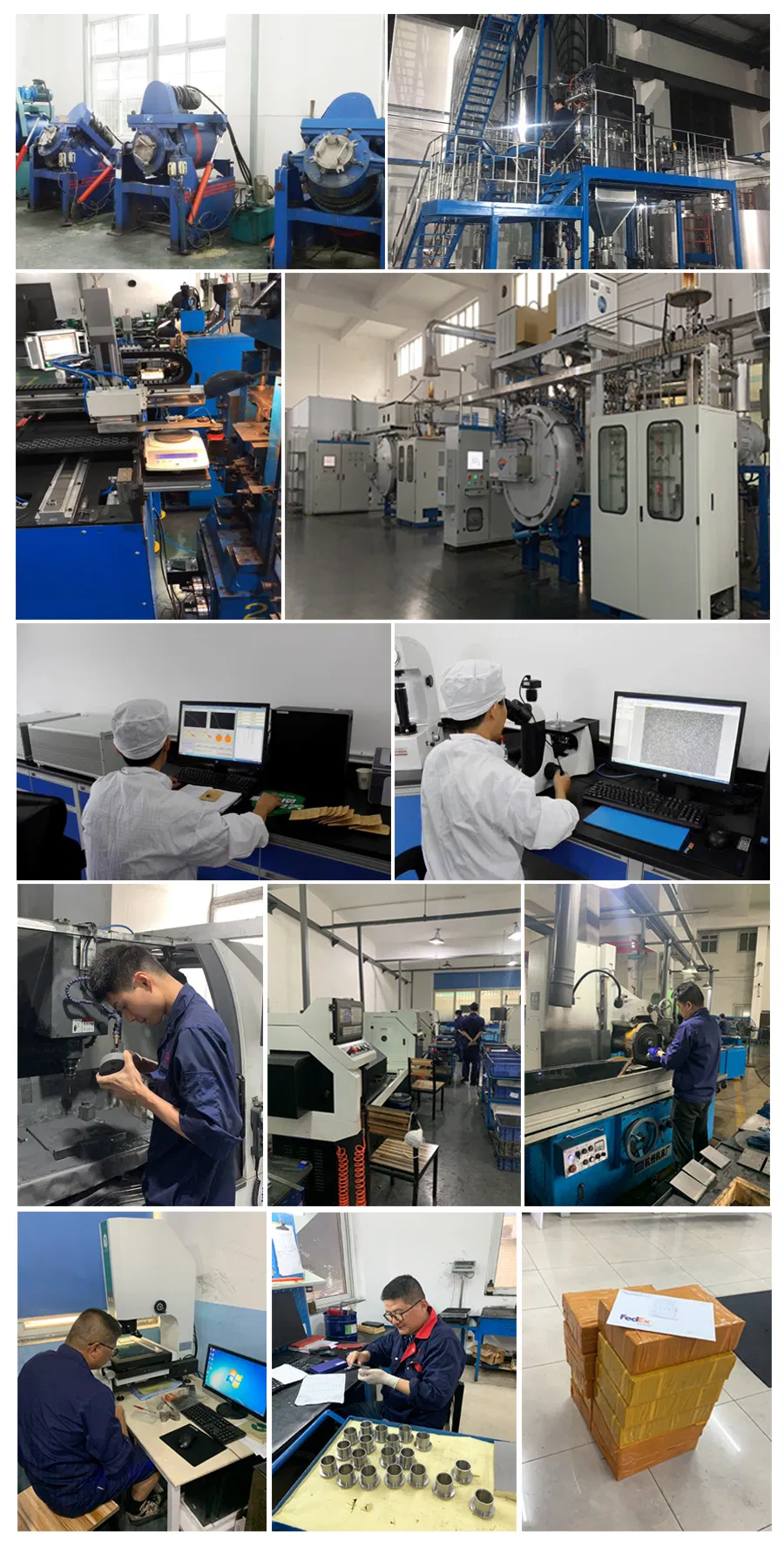

Controle de Qualidade
1. Moagem de materiais e dessecação
Oficina livre de poeira: Todo o pessoal deve vestir os uniformes especificados antes de entrar na oficina.
2. Supressão de hastes de carboneto isostáticas
Automação de máquinas: Manipuladores automáticos estão instalados para todas as instalações de prensagem, garantindo maior precisão no controle de peso e reduzindo o custo de produção.
3. Sinterização HIP
Regras estritas de operação: Todo o processo é executado rigorosamente de acordo com as normas de fabricação.
4. Verificação de qualidade de produção experimental
Nova peça de teste: Peças de teste devem ser produzidas antes que um novo lote de material seja utilizado na produção em massa, garantindo a estabilidade da qualidade.
5. Usinagem e retificação
Instalações completas de processamento de carboneto para garantir a entrega no prazo, incluindo retificadoras de superfície, tornos de moagem externa e centerless, máquinas de corte de fio e máquinas de erosão por faísca (EDM).
6. Verificação de qualidade dos produtos acabados
Dupla verificação de qualidade: A inspeção de produtos semiacabados e acabados é essencial. Produtos com qualquer defeito não serão enviados.
7. Acondicionamento e entrega
Embalagem segura: Papel Kraft para a primeira camada, plástico bolha para a segunda camada e preenchimento de lacunas com esponja. Foco em todos os detalhes para garantir que os clientes recebam as mercadorias em perfeito estado.
Perguntas Frequentes (FAQ)
P: O que diferencia as matrizes de carboneto de tungsténio das matrizes de PCD?
R: As matrizes de carboneto de tungsténio são ideais para trefilar fios mais grossos e oferecem uma excelente relação custo-benefício. Já as matrizes de PCD (diamante policristalino) são recomendadas para fios finos devido à sua resistência extrema ao desgaste e à fissuração.
P: Quais tipos de fios podem ser processados com estas matrizes?
R: Elas são adequadas para uma ampla gama de materiais, incluindo fios de aço de baixo, médio e alto carbono, aço inoxidável, cobre, prata, alumínio e outras ligas metálicas.
P: Os produtos possuem certificação de qualidade?
R: Sim, o processo de fabricação segue rígidos padrões internacionais de controle de qualidade, sendo certificado pela norma ISO 9001:2015.
P: É possível solicitar projetos personalizados com base em desenhos técnicos?
R: Sim. A produção pode ser personalizada com base em desenhos técnicos, amostras físicas ou especificações detalhadas de diâmetro de entrada, ângulos e tolerâncias fornecidas pelo cliente.
P: Como é realizado o controle de qualidade antes do envio?
R: O controle inclui testes de novos lotes com peças piloto, retificação de precisão e um processo de dupla verificação de inspeção em peças semiacabadas e acabadas para assegurar que nenhum produto defeituoso seja enviado.
P: Qual é o prazo de entrega habitual dos produtos?
R: O prazo padrão de entrega é de 15 a 18 dias após a confirmação e recebimento do pagamento inicial de 30%. Recomenda-se confirmar a disponibilidade em caso de entregas urgentes.
