Ferramentas Dexa
1 / 5
• Qualidade fiável e preço competitivo;
• Design e processamento personalizados;
• Uma variedade do tamanho da especificação a partir da qual se pode seleccionar;
• Satisfazer as exigências dos vossos participantes desenhando com precisão;
• Delicie-se com segurança e rapidez.
Utilização do produto:Fio e cabo, fio de alumínio, fio de aço de panela, fio de cobre de panela, cabo de aço, fio de aço de carbono elevado, fio de aço inoxidável, fio de níquel, fio cromado, fio de aço revestido a cobre, fio de corte, fio de aço, fio de soldadura, tubo de cobre, tubo de aço inoxidável, etc.

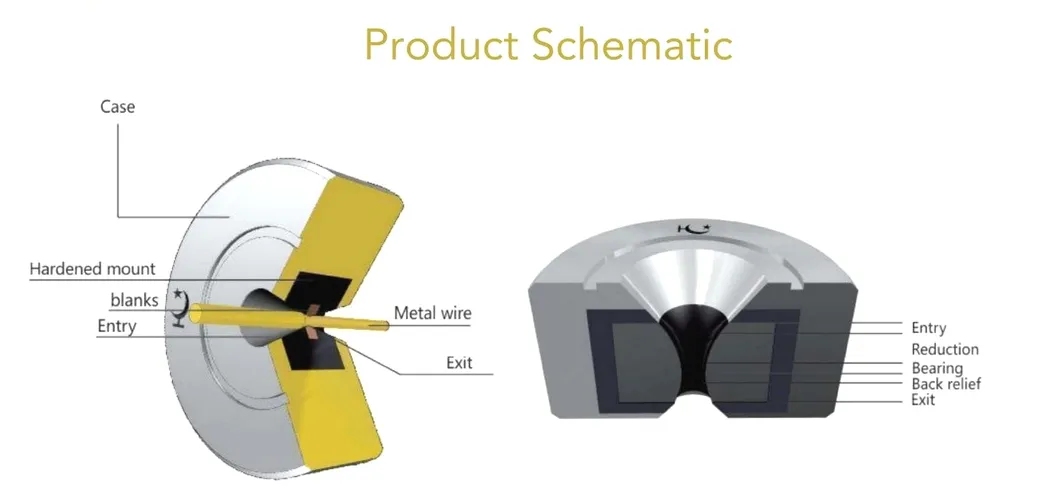

| Cenário de aplicação e controlo padrão (Fio de Diamante, Aço, Tubo de Borracha, etc.) | ||
|---|---|---|
| Projeto | Padrão | |
| D < 0,1 mm | 0,3 um | |
| 0,1 mm ≤ D < 0,2 mm | D ± 0,5 um | |
| Ângulo de redução | 8 ° ± 1 ° | |
| Comprimento do rolamento | 20% - 40% D | |
| Ovalidade | ≤ 0,2 um | |
| Ângulo de entrada/saída | 60 ° ± 10 ° | |
| Alívio de retrocesso | 10 ° ± 2 ° | |
| Concentricidade | ≤ 15 um | |
| Observação: Recomenda-se a utilização de um molde de desenho policristalino importado, branco Sumitomo 805f. Os critérios acima indicados são de referência. | ||
| Cenário de aplicação e controlo padrão (Fio de Aço Inoxidável, Mola, Soldadura, etc.) | ||
|---|---|---|
| Projeto | Padrão | |
| Ângulo de entrada | 30 ° ± 5 ° | |
| Ângulo de redução | 14 ° ± 2 ° | |
| Comprimento do rolamento | 40% - 80% D | |
| Ovalidade | ≤ 1 um | |
| Ângulo de saída | 50 ° ± 20 ° | |
| Alívio de retrocesso | 15 ° ± 5 ° | |
| Observação: Recomenda-se a utilização de CD die e a importação de PCD die. Os critérios acima indicados são de referência. | ||
| Cenário de aplicação e controlo padrão (Fio Esmaltado, Cobre, Alumínio, Latão, Ouro, Prata, etc.) | |
|---|---|
| Projeto | Padrão |
| Ângulo de entrada | 30 ° ± 5 ° |
| Ângulo de redução | 16 ° ± 2 ° |
| Comprimento do rolamento | 20% - 50% D |
| Ovalidade | ≤ 1 um |
| Ângulo de saída | 50 ° ± 20 ° |
| Alívio de retrocesso | 15 ° ± 5 ° |
| Observação: Recomenda-se a utilização do ND die, do PCD die importado e Matriz de desenho em CD. Adequada para máquina de desenho de fios multi-cabeças. | |
| ESPECIFICAÇÕES PADRÃO: Ângulo de redução e comprimento do rolamento | |||
|---|---|---|---|
| Redução e Rolamento | Fio Macio | Fio Rígido | Produtos de Aplicação |
| 5%-8% | 12 ° ± 2 ° | 8 ° ± 1 ° |
Produtos de arame macio: Fio de cobre, fio de alumínio, fio de latão, fio dourado, etc. Produtos de arame rígido: Arame de aço inoxidável, fio de aço cotado, fio de aço galvanizado, fio de aço revestido a latão, fio de tungsténio, etc. |
| 8%-12% | 14 ° ± 2 ° | 10 ° ± 1 ° | |
| 12%-16% | 16 ° ± 2 ° | 14 ° ± 1 ° | |
| 16%-25% | 20 ° ± 2 ° | 15 ° ± 1 ° | |
| 25%-35% | 23 ° ± 1 ° | 17 ° ± 1 ° | |
| Comprimento dos rolamentos | 0.2-0.5D | 0.3-0.8D | |
| Também estão disponíveis configurações padrão para outros tipos de fio. | |||
