Os moldes de trefilagem de carboneto de tungstênio são ferramentas com orifícios altamente polidos e moldados, através dos quais o fio é puxado para reduzir seu diâmetro. Eles consistem em uma caixa de metal e um núcleo de carboneto de tungstênio. Os moldes de trefilagem PCD são compostos por metal e um núcleo de diamante policristalino, um material sintético que oferece maior resistência à fissuração e ao desgaste.
Os parâmetros de desenho incluem medições como diâmetro de entrada, raio de sino, ângulo de entrada, ângulo de aproximação, rolamento e alívio traseiro. O alongamento, a relação entre o comprimento após a trefilagem e o comprimento antes do processo, é também um fator importante na escolha dos moldes de trefilagem.
Ao selecionar os moldes de trefilagem de carboneto de tungstênio, as especificações do fio e os parâmetros de desenho são fundamentais. Os fios principais aplicáveis são:

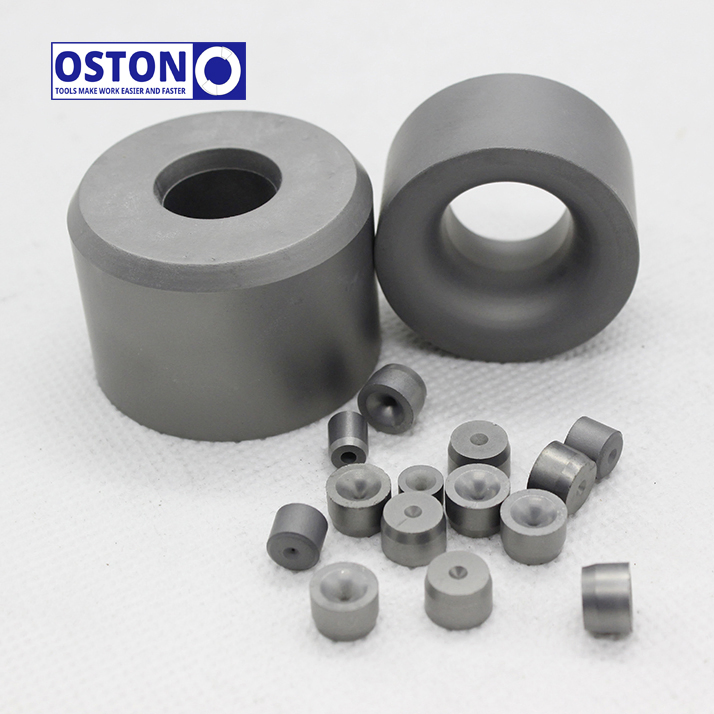

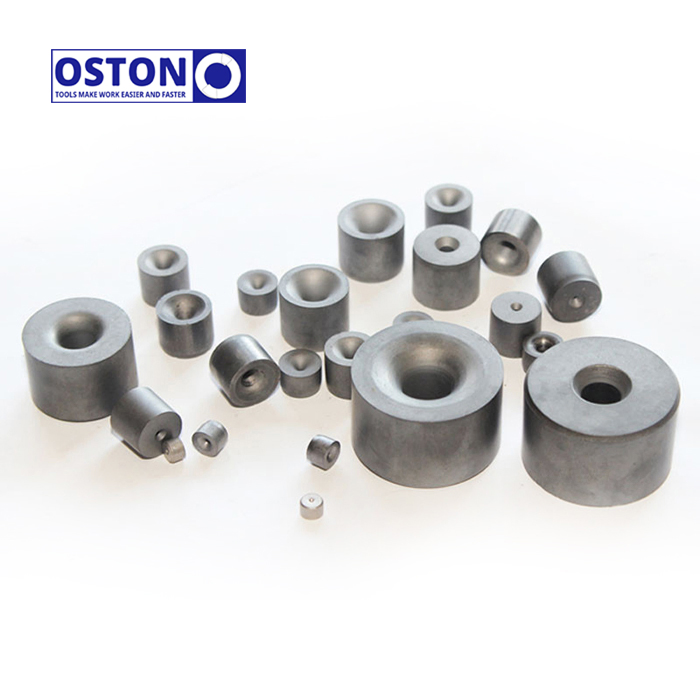

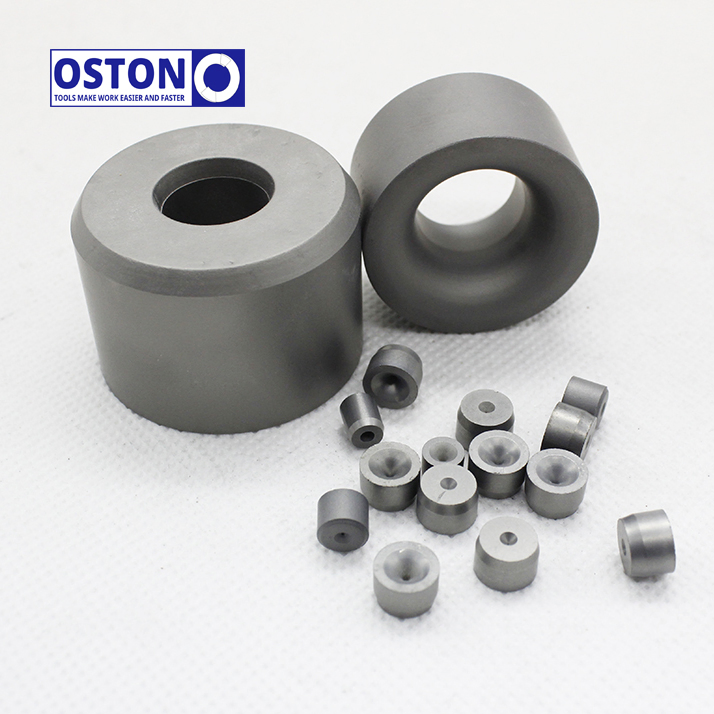

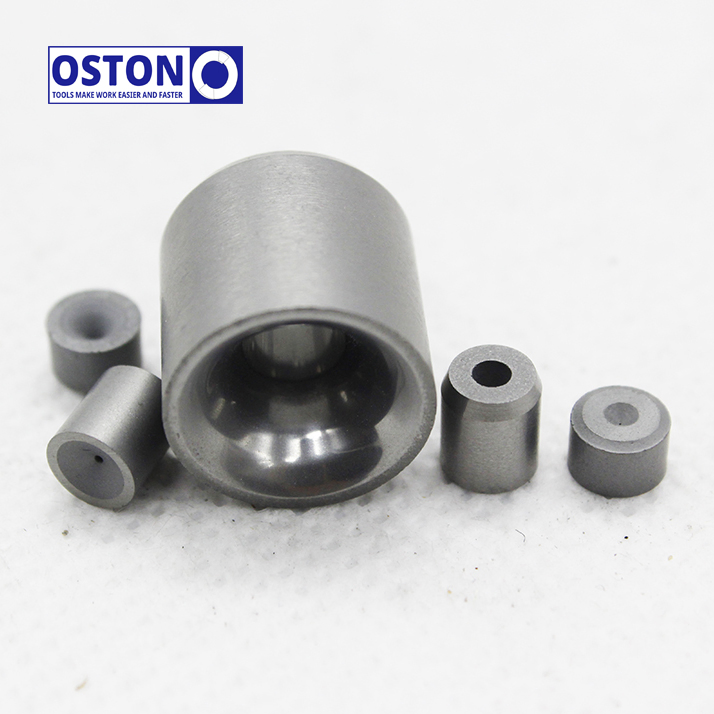

Estão disponíveis insertos de carboneto de tungstênio e moldes de trefilagem acabados com caixa de aço.
| Nº Seq | Tamanho da Caixa de Aço (OD*H - mm) | Tamanho de Pelotas (OD*h - mm) | Carboneto ID (mm) | Tolerância de ID (mm) |
|---|---|---|---|---|
| 1 | 25x12 | 8x6 | 0,6-1,0 | 0/-0,02 |
| 2 | 30x16 | 13x10 | 0.4-2.6 | 0/-0,02 |
| 3 | 32x23 | 16x13 | 0.4-3.5 | 0/-0,02 |
| 4 | 32x23 | 16x14 | 0.4-3.5 | 0/-0,02 |
| 5 | 40x28 | 20x17 | 1.8-5.2 | 0/-0,02 |
| 6 | 40x28 | 22x14 | 1.7-6.0 | 0/-0,02 |
| 7 | 40x28 | 22x18 | 1.7-6.0 | 0/-0,02 |
| 8 | 50x28 | 25x20 | 2.8-9.5 | 0/-0,02 |
| 9 | 70x35 | 30x22 | 5.5-12.5 | 0/-0,02 |
| 10 | 75x35 | 35x25 | 8.5-16.5 | 0/-0,02 |
| 11 | 80x35 | 40x25 | 16.5-24.5 | 0/-0,02 |
| 12 | 110x45 | 50x28 | 16.5-24.5 | 0/-0,02 |
| 13 | 120x50 | 60x35 | 24.5-34.5 | 0/-0,02 |
| Grau | Grau ISO | Tamanho dos Grãos (um) | Ligante | Densidade (g/cm³) | Dureza (HRA) | T.R.S (N/mm²) |
|---|---|---|---|---|---|---|
| YG6A | K20 | 0.8 | 6 | ≥15.10 | ≥91,5 | ≥1580 |
| YG6X | K10 | 1.0 | 6 | ≥15,00 | ≥91,0 | ≥1880 |
| YG8 | K30 | 1.5 | 8 | ≥14,80 | ≥89,5 | ≥2020 |
| YG12 | K30-K40 | 1.5 | 12 | ≥14,50 | ≥88,0 | ≥2600 |
| YG15 | K30-K40 | 1.5 | 15 | ≥14,00 | ≥87,0 | ≥2900 |
| YG20 | - | 1.0 | 20 | ≥13,80 | ≥86,0 | ≥2600 |
Os moldes de trefilagem são utilizados em uma ampla variedade de equipamentos e ferramentas de processo. A máquina de trefilagem reta é um dos equipamentos mais comuns de processamento, adequada para trefilar fios de alto, médio e baixo carbono, aço inoxidável, fios de cobre, ligas de cobre, alumínio e outras ligas.
Os moldes de trefilagem desempenham um papel crítico no processo de produção. Os moldes de trefilagem PCD são frequentemente utilizados para fios finos, destacando-se pela excelente durabilidade. Por outro lado, os moldes de carboneto de tungstênio são a escolha padrão para fios mais grossos e aplicações em que os moldes PCD apresentam custos muito elevados.

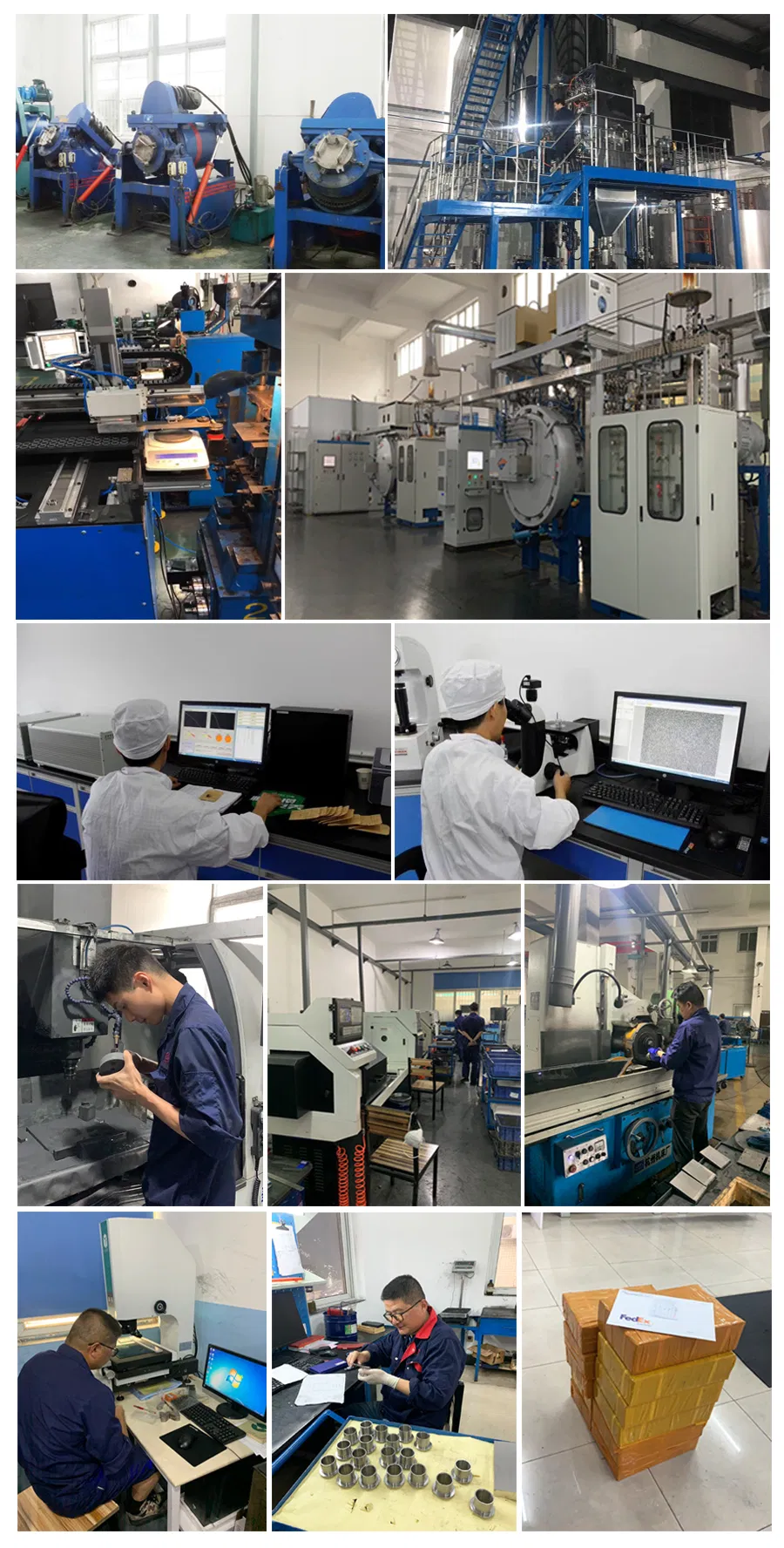

Ambiente livre de poeira: Todo o pessoal deve vestir uniformes especificados antes de entrar no espaço fabril.
Automação industrial: Manipuladores automáticos instalados em prensas TPA asseguram controle preciso de peso e reduzem custos de produção.
Operação rigorosa: Todos os procedimentos operacionais seguem estritamente as regras de conformidade do processo.
Produção experimental: Amostras piloto são geradas antes de cada lote para assegurar a estabilidade técnica na fabricação massiva.
Infraestrutura completa: Linha completa de usinagem incluindo tornos CNC externos, centerless, corte por fio e EDM por erosão.
Dupla verificação: A inspeção criteriosa em produtos semi-acabados e acabados garante que falhas nunca cheguem ao cliente.
Proteção multicamada: Uso de papel Kraft, plástico bolha e enchimento esponjoso para garantir que as peças cheguem impecáveis.
