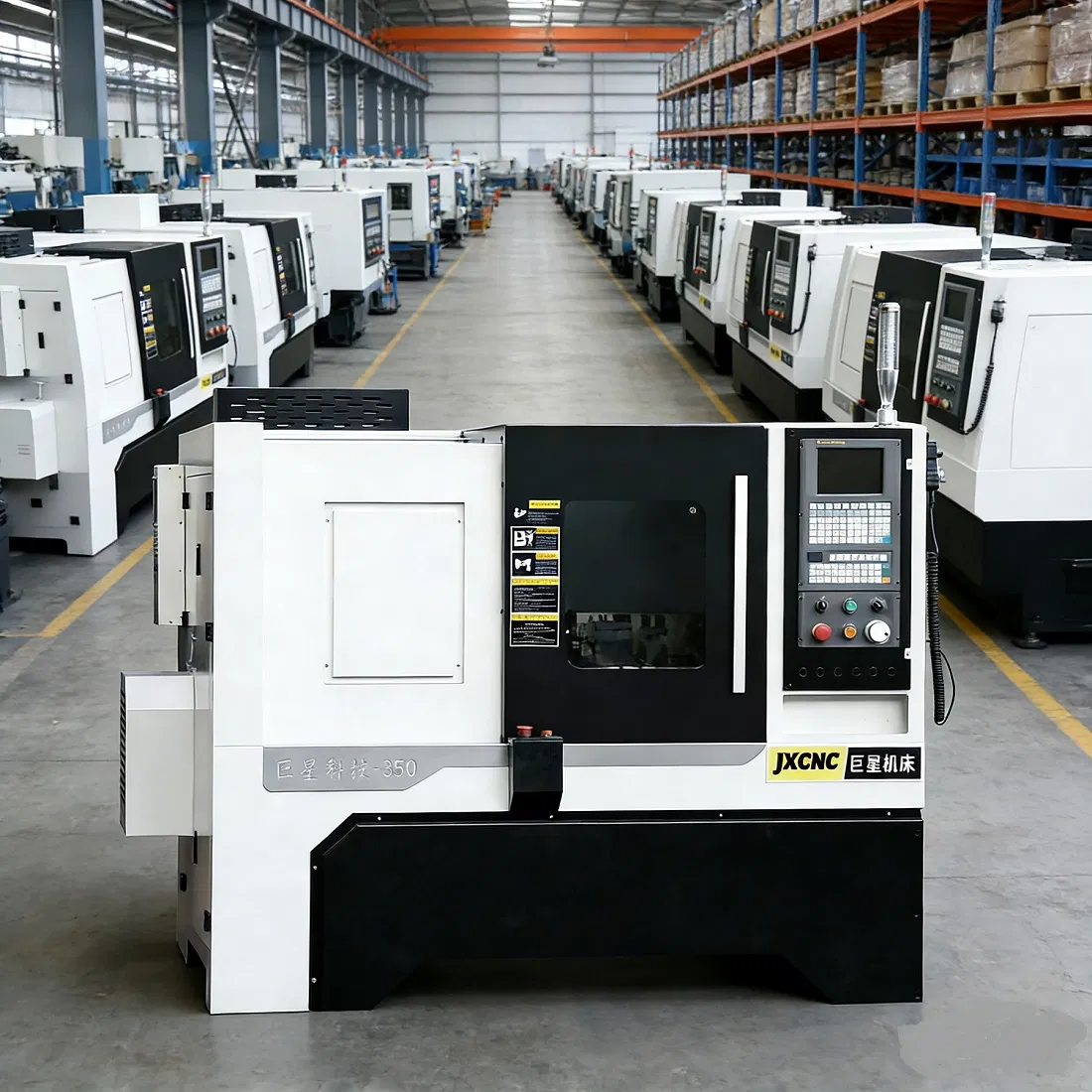

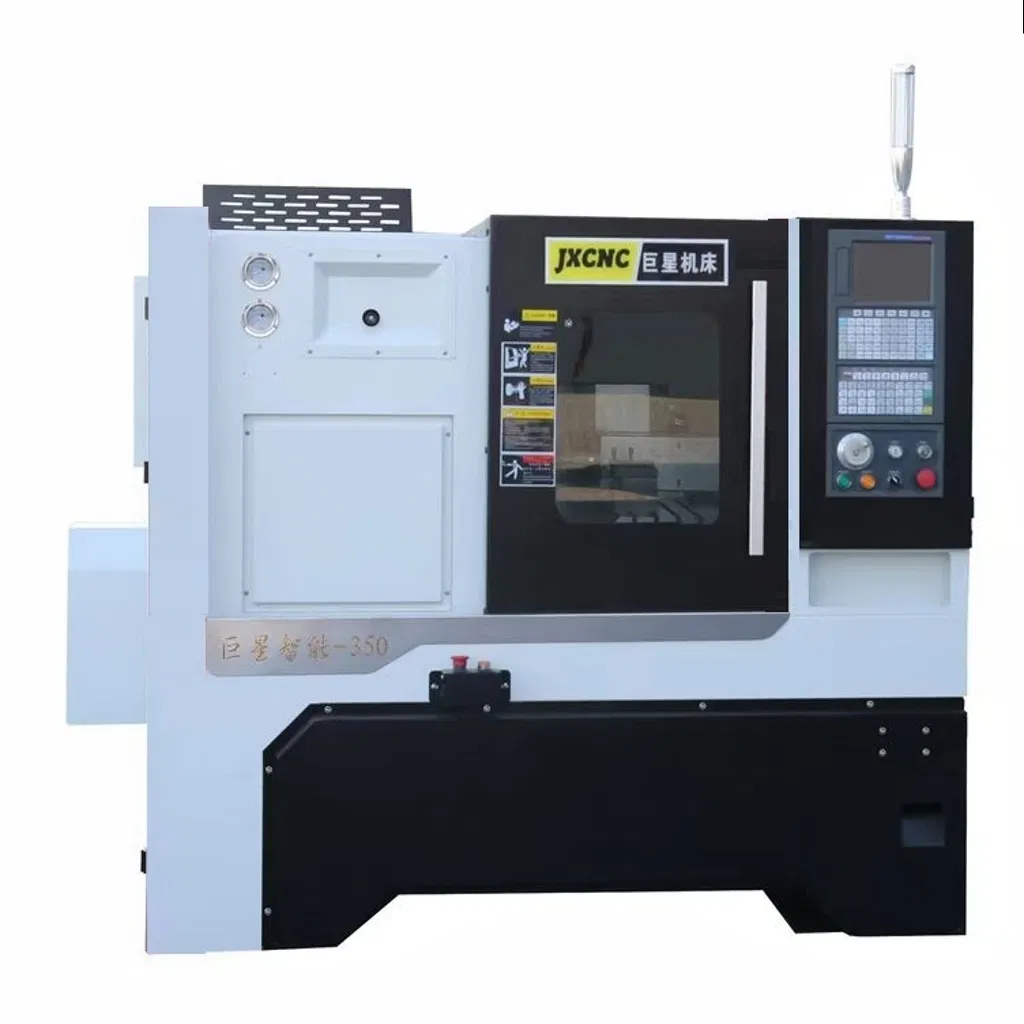

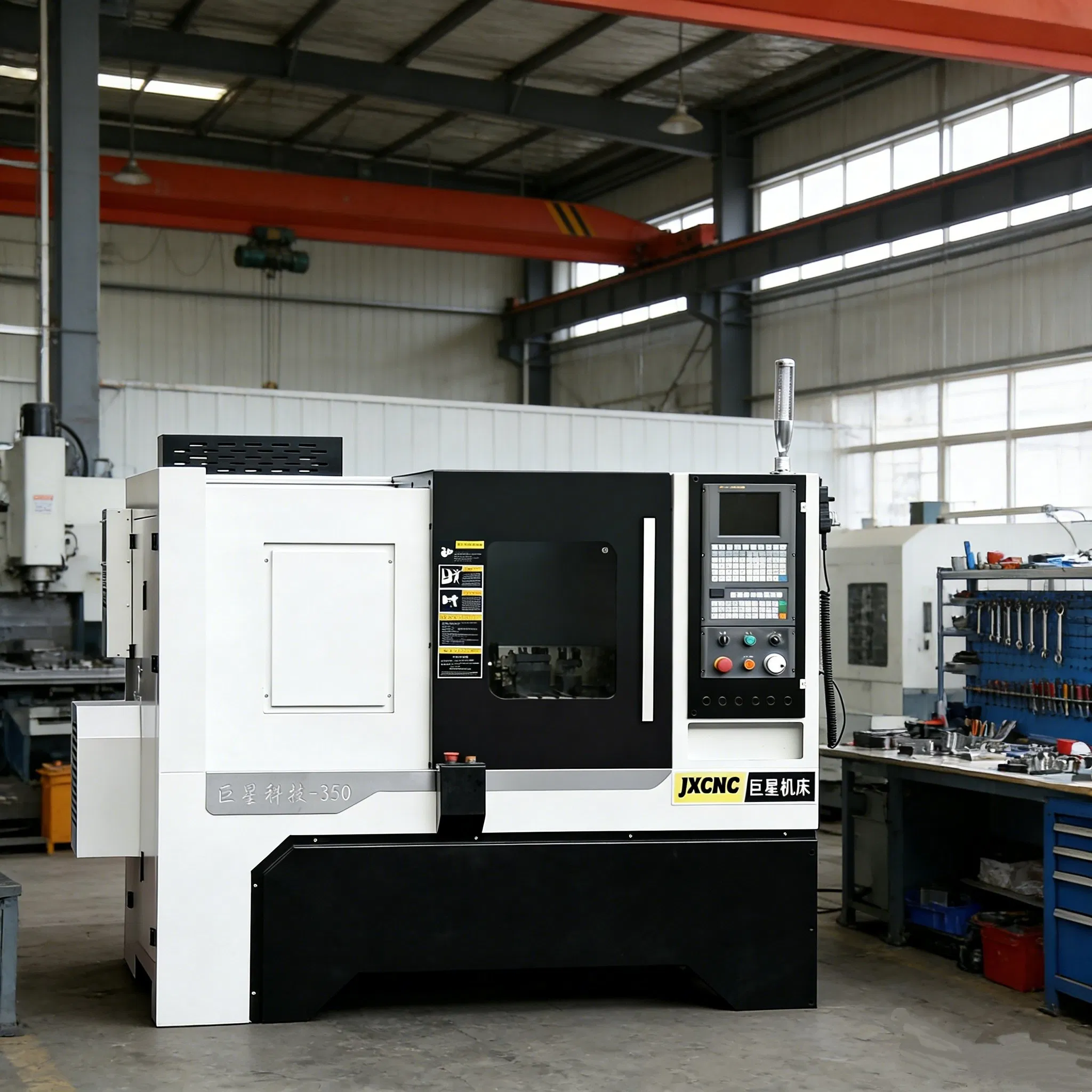

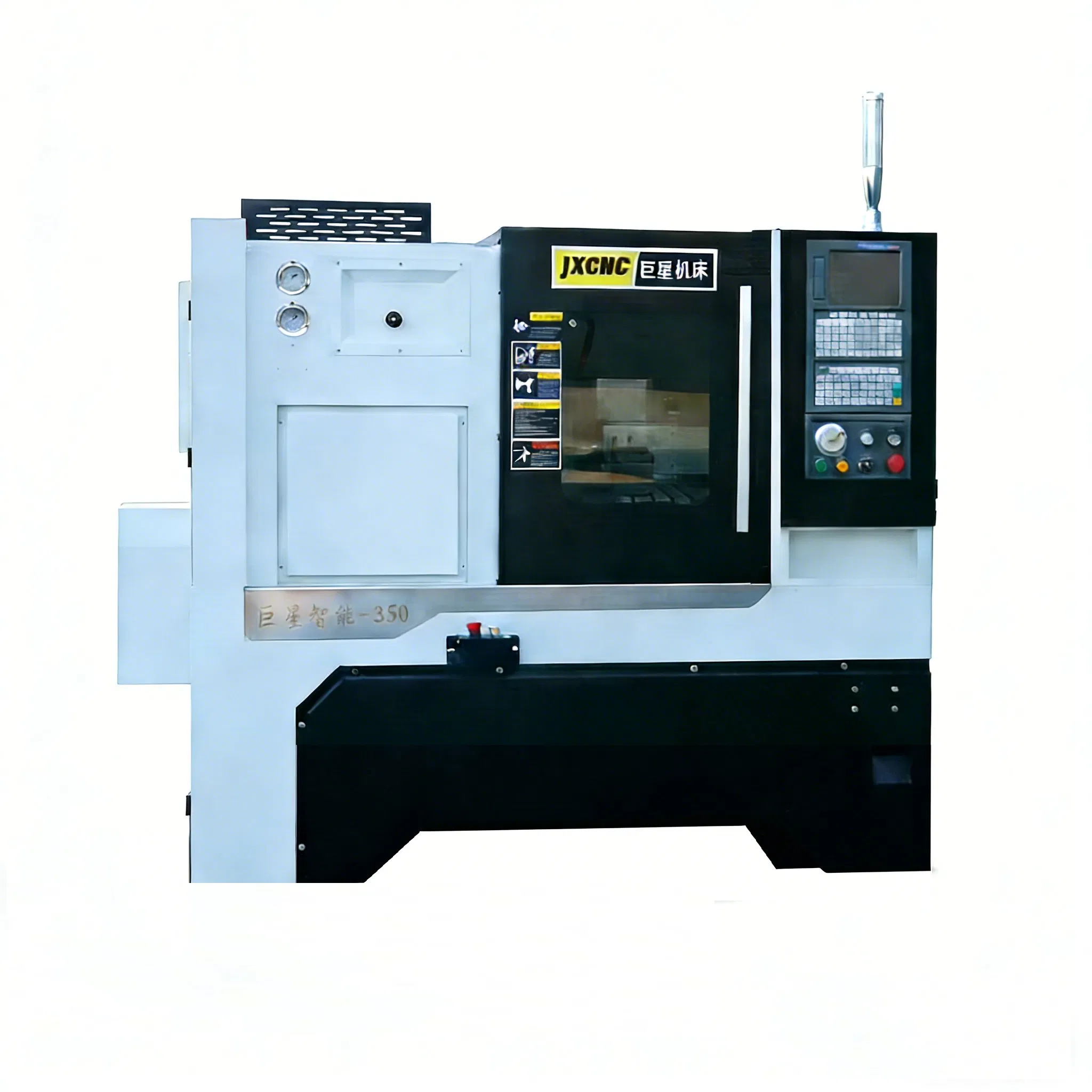

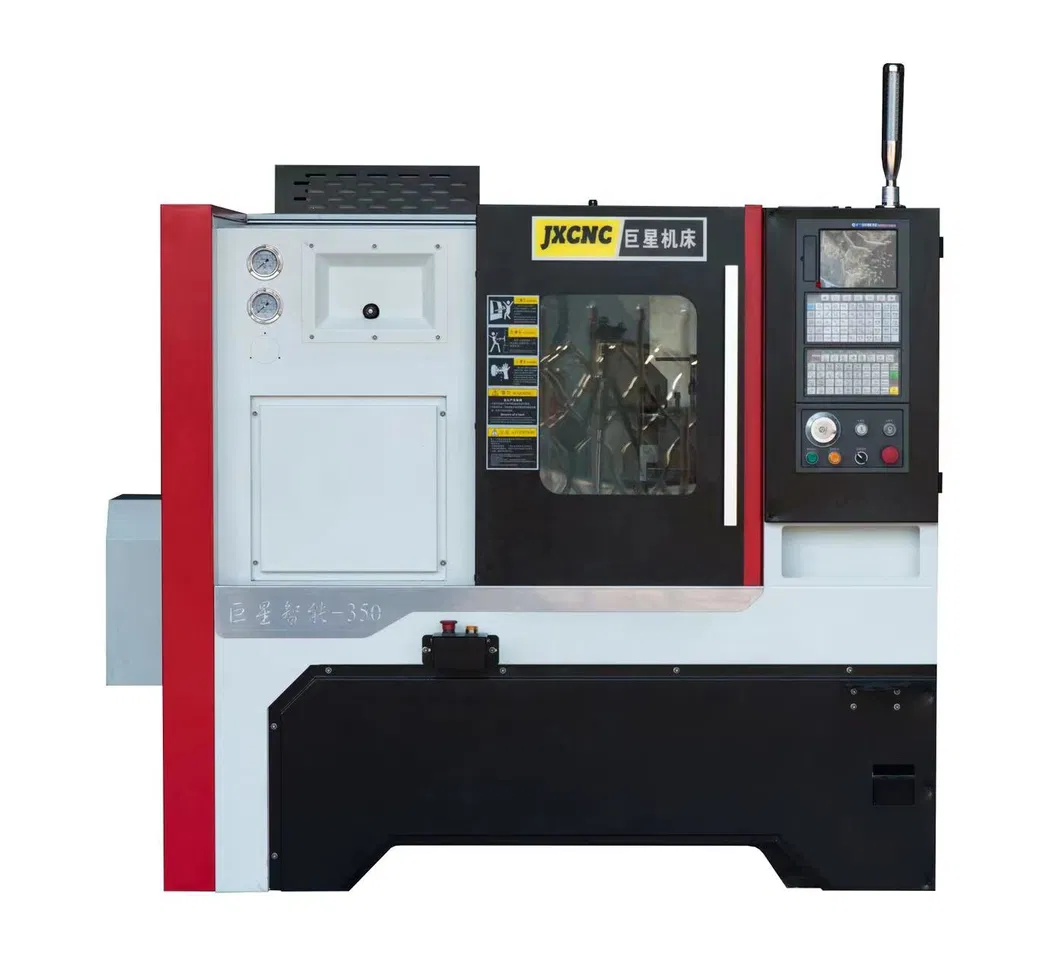

Esta máquina foi especialmente concebida para peças de alta precisão de tamanho pequeno a médio, com um sistema CNC avançado e uma estrutura de rotação de polígonos dedicada para obter uma moagem multi-face eficiente. As atualizações de processos melhoram a eficiência e a qualidade da superfície, com o apoio de uma equipa profissional que oferece ferramentas e orientação de processos.
| Item de parâmetro | Unidade | Dados | |||||
|---|---|---|---|---|---|---|---|
| Capacidade | Diâmetro rotativo máx. Sobre a cama da máquina | mm | Φ400 | ||||
| Oscilação máx. Sobre o escorrega | mm | Φ180 | |||||
| Curso máx. Do eixo X/Z. | mm | 660/350 | |||||
| Velocidade de deslocação rápida X/Z. | m/min | 20 | |||||
| Binário do motor do eixo X/Z. | N.m. | 6/6 | |||||
| Precisão | Excentricidade da extremidade do veio | mm | 0.003 | ||||
| Precisão da posição do eixo X/Z | mm | 0.015/0.015 | |||||
| Precisão da posição de repetição do eixo X/Z. | mm | 0.005/0.005 | |||||
| Veio | Tipo de ponta do fuso | A2-5 | |||||
| Diâmetro do orifício do veio | mm | Φ49 | |||||
| Através do diâmetro máximo da barra | mm | Φ38 | |||||
| Alimentação do motor principal | kw | 5.5 | |||||
| Velocidade máx. Do veio | rpm | 4000 | |||||
| Outro item | Potência da bomba de refrigeração | w | 120 | ||||
| Pressão da bomba de óleo | mpa | 20-40 | |||||
| Tensão de alimentação | v/ph/hz | 380/3/50 | |||||
| Dimensão da rede | mm | 2150 * 1550 * 1820 | |||||
| Peso líquido | kg | 1600 | |||||
| Dimensão do pacote | mm | 2200 * 1600 * 1950 | |||||
| Peso bruto | kg | 1700 | |||||
| Item | Configuração original | Marca | Origem | ||||
|---|---|---|---|---|---|---|---|
| Estrutura | A base e a cama da máquina são uma subestrutura de peça única inalienável | ||||||
| Peça elétrica | Controlador inglês GSK 980TB3i | GSK | Guangzhou | ||||
| Motor servo de eixo X e accionamento | |||||||
| Motor servo do eixo Z e accionamento | |||||||
| Transformador do controlador CNC | |||||||
| Outros elementos eléctricos | Tianzheng | China | |||||
| Guia parafuso | Guia linear | Hiwin/PMI | Taiwan | ||||
| Parafuso de chumbo | Hanjiang/qijian | Shanxi/jiangsuChina | |||||
| Veio | A2-5 unidade do veio de alta velocidade | Feito por nós mesmos | Zhejiang | ||||
| Rolamento do veio | ELA/Changcheng | China | |||||
| Motor principal servo | GSK | Guangzhou China | |||||
| Hidráulico braçadeira | Cilindro de óleo rotativo oco | Wangyuanda | Zhejiang | ||||
| Estação hidráulica | Zhengda/Tairun/Puao | Zhejiang | |||||
| Mandril de aperto de mola | Feito por nós mesmos | Yuhuan zhejiang | |||||
| Carrige | Tipo de ferramenta de pista | Feito por nós mesmos | Configuração padrão | ||||
| Carril eléctrico rotativo de 4 estações | Jiangsu xinsu | Opcional | |||||
| servomotor hidráulico de 8 estações | Taiwan baowei | Opcional | |||||
| Outro item | Sistema de lubrificação automática | Hurun | Zhejiang China | ||||
| Bomba de refrigeração | Hurun | Zhejiang China | |||||
| Conjunto de ferramentas móveis, volante | Feito por nós mesmos | zhejiang | |||||
| Protecção de guia por aço inoxidável | Feito por nós mesmos | zhejiang | |||||
| Cobertura completa por chapa de metal pulverizada | Feito por nós mesmos | zhejiang | |||||
1. Eficiência de trabalho elevada, económica e prática.
Baixo consumo de energia, adequado para processamento de produtos de hardware.
2. Fabrico de precisão.
Podem ser instaladas várias cabeças de alimentação para obter um processamento único de peças complexas e melhorar a eficiência do trabalho.
1. Fácil de operar.
A interface de operação é simples e fácil de compreender. O sistema pode ser seleccionado de acordo com os requisitos do cliente.
2. Desenho humanizado.
Podem ser instalados vários sistemas automáticos de carga e descarga para poupar mão-de-obra e custos e melhorar a eficiência do trabalho.
Guia linear de elevada eficiência para torno CNC.

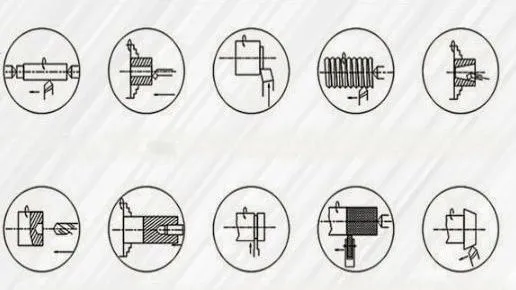

Pode rodar a superfície externa furando o orifício interno, cortar a superfície de viragem rosca/furo/goove cortado, etc. Se instalar a cabeça de potência, pode ser realizado vários processamentos de fresagem.

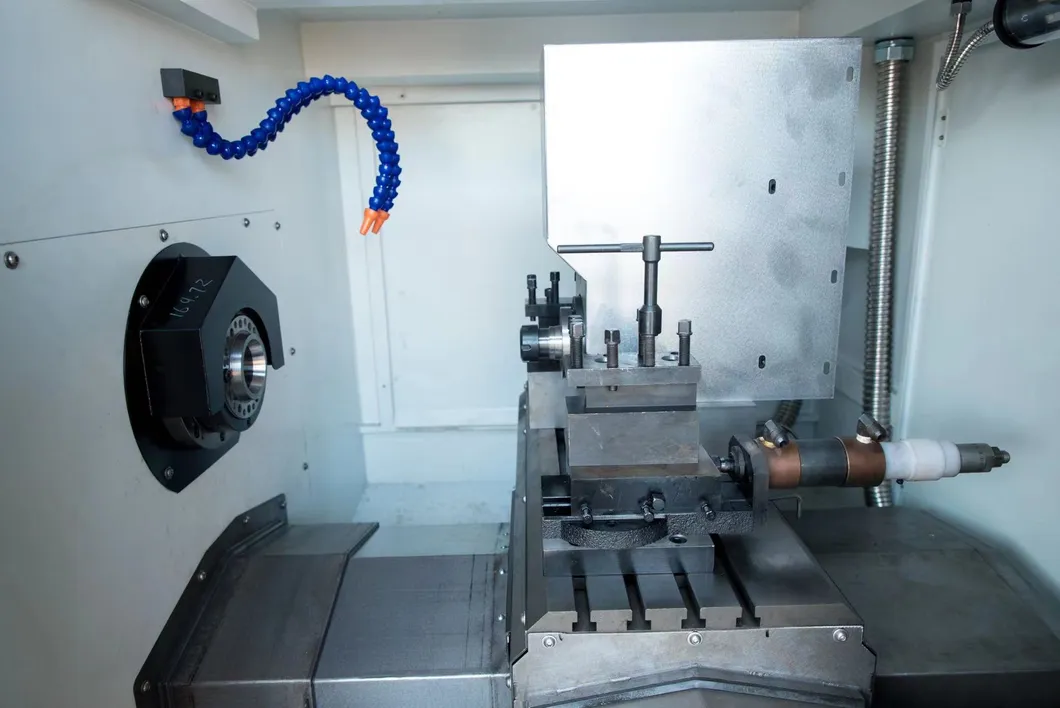

Selecção de ferramenta
A configuração padrão de fábrica é a ferramenta de pista introduza, esta ferramenta de substituição do suporte de ferramentas é rápida. 90% dos clientes escolhem esta opção.

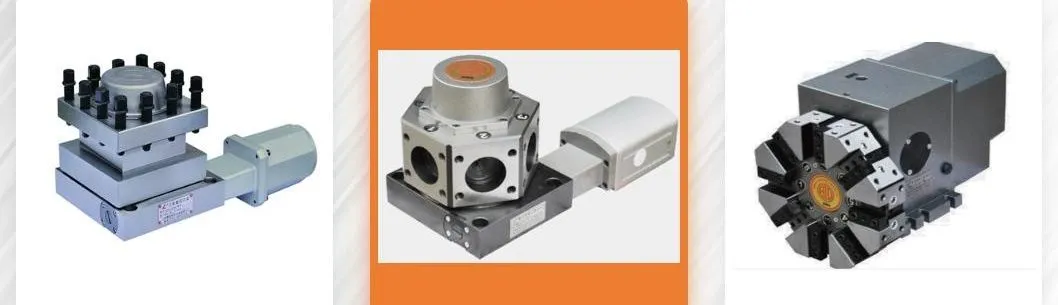

| Suporte de ferramentas eléctricas de 4 estações | Suporte de ferramentas eléctricas de 6 estações | Bloco do servo hidráulico de 8 estações |

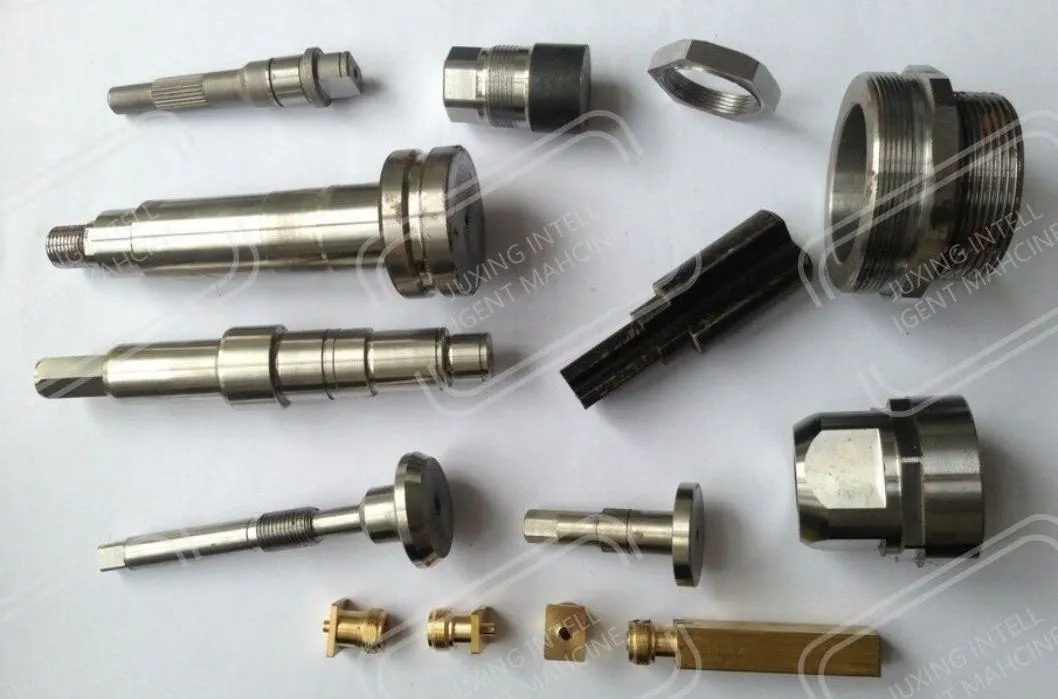

Capacidade de Processamento:
MATERIAL PROCESSADO:

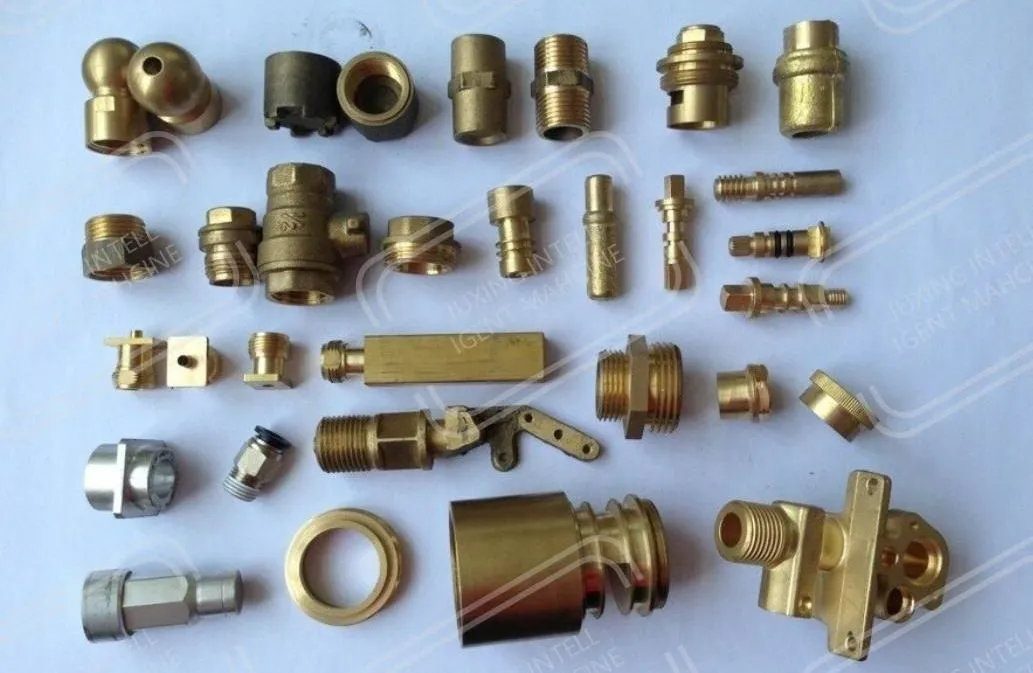

Latão / Ferro / Alumínio / Titânio / Aço Inoxidável / Nylon / Madeira e outros.
Δ Este torno de CNC de guia linear de cama plana é adequado para o desenvolvimento industrial moderno de elevada eficiência e alta precisão. Esta base plana e base de laplan são de moldagem de fundição integral, proporcionando excelente estabilidade.
Δ O torno CNC adota uma unidade de veio de precisão de alta velocidade, a velocidade pode atingir 5000 RPM. A calha guia adota uma calha guia linear alargada, e a alimentação pode atingir 20 metros por minuto, permitindo trabalho contínuo e estável.
Δ O curso de alongamento do eixo X com uma plataforma plana permite instalar mais ferramentas de rotação, onde uma fixação pode completar todos os processos de processamento do produto, evitando tolerâncias cumulativas e melhorando significativamente a precisão.
Δ A máquina de chapa de metal possui metal de spray espessado, aparência bonita, boa resistência à água e é bem adaptada às exigências modernas de proteção ambiental.
Vantagens Tecnológicas:
1. As peças de máquinas devem ser garantidas gratuitamente no prazo de 12 (doze) meses a contar da data de chegada das mercadorias. Apoio técnico e peças sobressalentes fornecidos ao longo da vida.
2. Resposta imediata após a recepção das informações de falha da máquina. Ajudamos a diagnosticar e resolver os problemas de forma eficiente, garantindo retorno ou suporte no prazo de 24 horas.
3. Após o período de garantia, continuamos a fornecer serviços de manutenção aos utilizadores, cobrando apenas o custo de reposição das peças.
